Toyota Corolla Manual de Taller: Diagrama Del Sistema

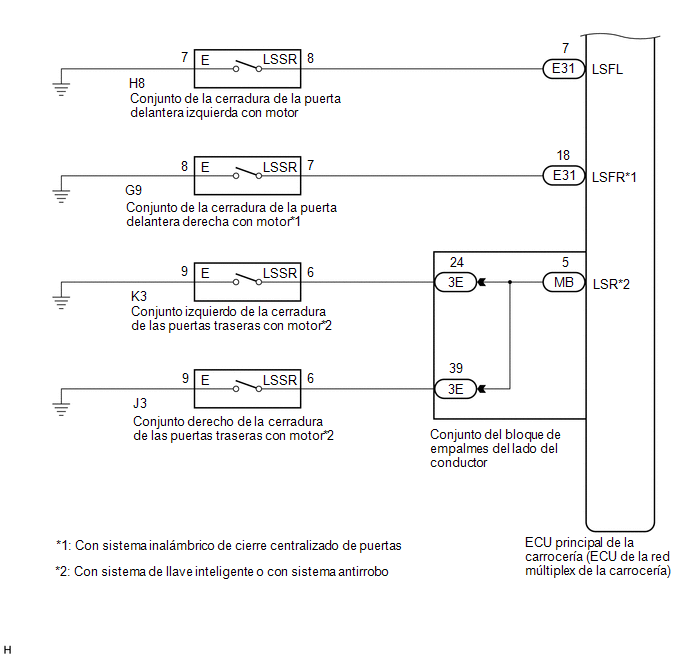

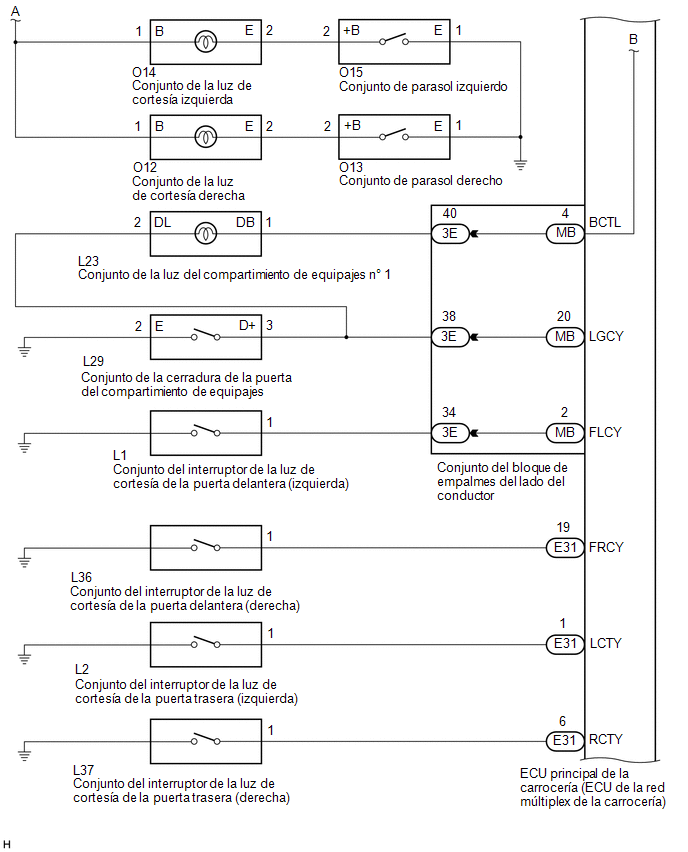

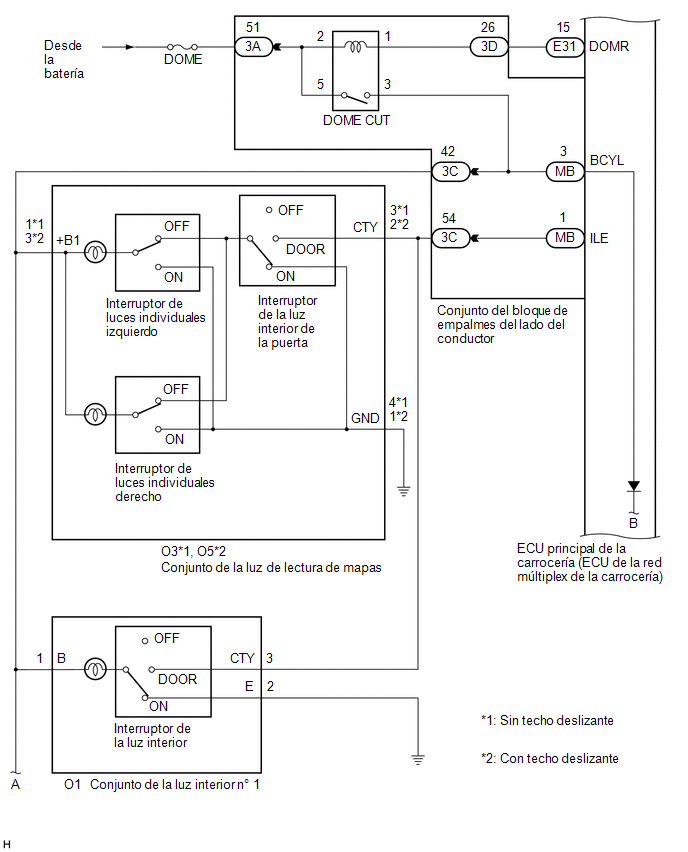

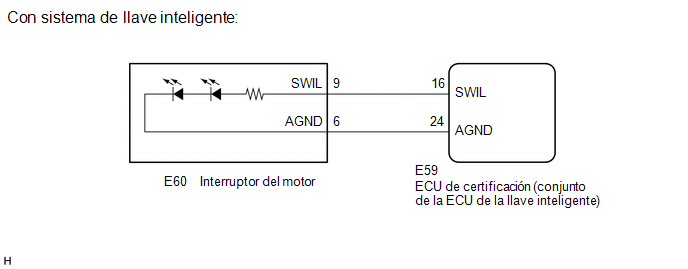

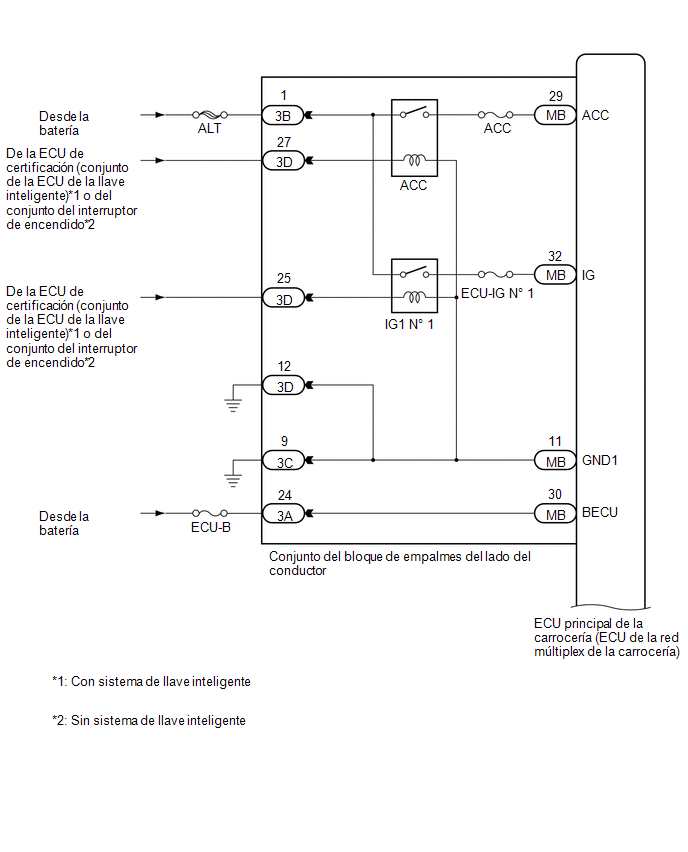

DIAGRAMA DEL SISTEMA

    UbicaciÓn De Las Piezas

    DescripciÓn Del Sistema
