EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL PARACHOQUES TRASERO

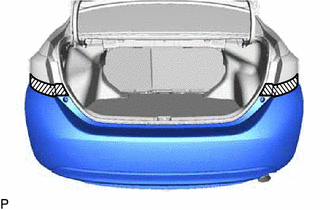

(a) Coloque cinta protectora alrededor del conjunto del parachoques trasero.

Cinta protectora

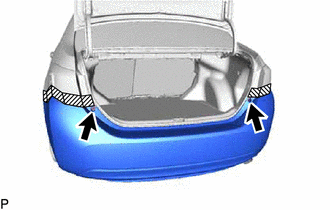

(b) Quite los 2 tornillos.

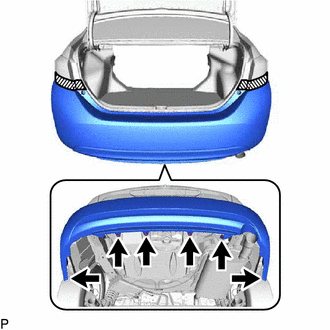

(c) Extraiga los 6 clips con un extractor de clips.

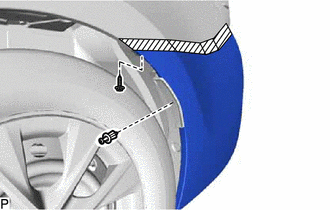

(d) Retire el clip y el tornillo.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

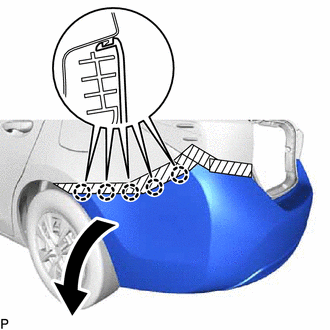

(e) Desenganche las 5 garras como se muestra en la ilustración.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

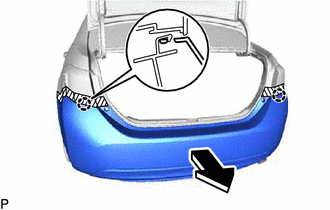

(f) Desenganche las 2 garras y extraiga el conjunto del parachoques trasero como se muestra en la ilustración.
