Toyota Corolla Manual de Taller: Desmontaje

DESMONTAJE

PROCEDIMIENTO

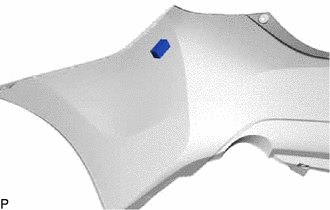

1. EXTRAIGA LA ALMOHADILLA DEL PARACHOQUES TRASERO

(a) Extraiga la almohadilla del parachoques trasero.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

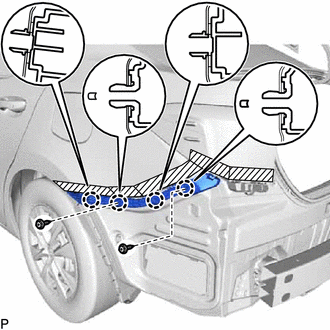

2. EXTRAIGA EL RETÉN LATERAL IZQUIERDO DEL PARACHOQUES TRASERO

(a) Quite los 2 tornillos.

(b) Desenganche las 4 garras para extraer el retén lateral izquierdo del parachoques trasero.

3. EXTRAIGA EL RETÉN LATERAL DERECHO DEL PARACHOQUES TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

4. EXTRAIGA EL CONJUNTO DE LAS LUCES COMBINADAS TRASERAS IZQUIERDAS

Haga clic aquí

5. QUITE EL CONJUNTO DE LAS LUCES COMBINADAS TRASERAS DERECHAS

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

6. EXTRAIGA EL RETÉN SUPERIOR IZQUIERDO DEL PARACHOQUES TRASERO

(a) Extraiga el tornillo y el retén superior izquierdo del parachoques trasero.

7. EXTRAIGA EL RETÉN SUPERIOR DERECHO DEL PARACHOQUES TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

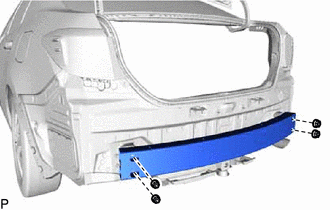

8. EXTRAIGA EL REFUERZO DEL PARACHOQUES TRASERO N° 1

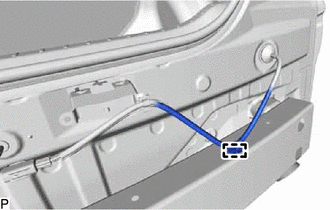

(a) Con sistema de llave inteligente:

(1) Desenganche la abrazadera.

(b) Extraiga las 4 tuercas y el refuerzo del parachoques trasero n° 1.

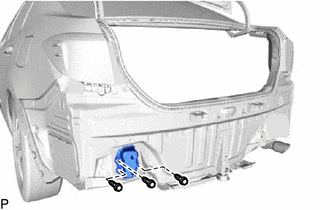

9. EXTRAIGA EL BRAZO IZQUIERDO DEL PARACHOQUES TRASERO

(a) Extraiga los 3 pernos y el brazo izquierdo del parachoques trasero.

10. EXTRAIGA EL BRAZO DERECHO DEL PARACHOQUES TRASERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

    ExtracciÓn

    Montaje
