Toyota Corolla Manual de Taller: Avería en el sistema de clasificación de ocupantes (B1650/32)

Toyota Corolla Manual de Taller / Interior del vehículo / Sistemas Complementarios De SujeciÓn / Sistema De Airbag / Avería en el sistema de clasificación de ocupantes (B1650/32)

DESCRIPCIÓN

El circuito del sistema de clasificación de ocupantes consta del conjunto del sensor del airbag y de la ECU de detección de ocupante.

Si el conjunto del sensor del airbag recibe señales precedentes de la ECU de detección de ocupante, determina si el conjunto del airbag del pasajero del panel de instrumentos y el subconjunto del airbag del asiento delantero derecho deben desplegarse.

El DTC B1650/32 se almacena al detectarse una avería en el circuito del sistema de clasificación de ocupantes.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Modo de prueba/modo de comprobación

B1650/32

Avería en el sistema de clasificación de ocupantes

  • El conjunto del sensor del airbag detecta un cortocircuito en la línea, cortocircuito a masa o a B+ o un circuito abierto en el circuito del sistema de clasificación de ocupantes.
  • Avería en el sistema de clasificación de ocupantes
  • Avería en el conjunto del sensor del airbag
  • Cable del piso
  • Cable del asiento delantero derecho
  • Sistema de clasificación de ocupantes
  • Conjunto del sensor del airbag

No se aplica a al modo de prueba/comprobación.

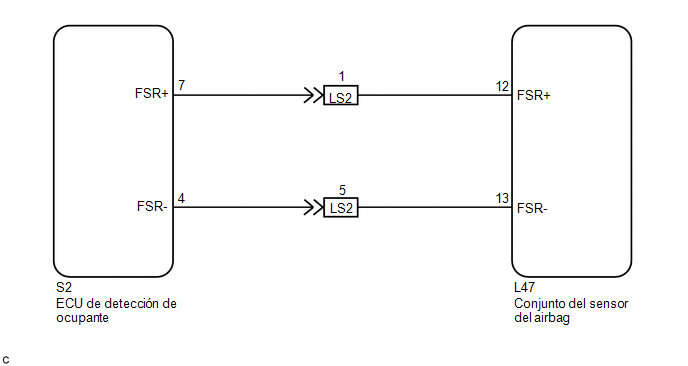

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

PROCEDIMIENTO

1.

COMPRUEBE EL DTC (ECU DE DETECCIÓN DEL OCUPANTE)

(a) Compruebe si se emiten DTC de la ECU de detección de ocupante.

Haga clic aquí

Body Electrical > Occupant Detection > Trouble Codes

OK:

No se emite ningún DTC.

MAL

VAYA AL SISTEMA DE CLASIFICACIÓN DE OCUPANTES

OK

2.

INSPECCIONE LOS CONECTORES

(a) Apague el interruptor de encendido.

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Compruebe si los conectores están conectados correctamente al conjunto del sensor del airbag y a la ECU de detección de ocupantes. Compruebe también si los conectores que unen el cable del piso y el cable del asiento delantero derecho están bien conectados.

OK:

Los conectores están conectados correctamente.

OBSERVACIÓN:

Si los conectores no están conectados adecuadamente, vuelva a conectarlos y proceda con la siguiente inspección.

(d) Desconecte los conectores del conjunto del sensor del airbag y de la ECU de detección de ocupante. Desconecte también los conectores que unen el cable del piso y el cable del asiento delantero derecho.

(e) Asegúrese de que los terminales de los conectores no estén dañados.

OK:

Los terminales no están deformados ni dañados.

MAL

REEMPLACE EL MAZO DE CABLES

OK

3.

INSPECCIONE EL CIRCUITO DEL SISTEMA DE CLASIFICACIÓN DE OCUPANTES (CIRCUITO ABIERTO)

(a) Conecte los conectores que unen el cable del piso y el cable del asiento delantero derecho.

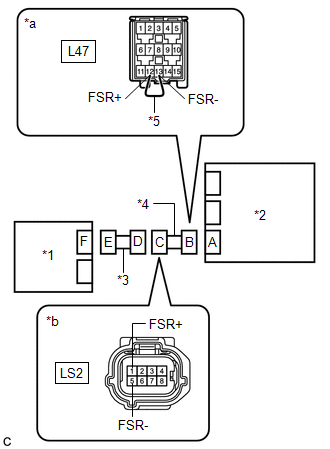

*1

ECU de detección de ocupante

*2

Conjunto del sensor del airbag

*3

Cable de servicio

*a

Vista frontal del conector del mazo de cables

(al conjunto del sensor del airbag)

*b

Vista frontal del conector del mazo de cables

(a la ECU de detección de ocupante)

(b) Utilice un cable de servicio para conectar los terminales 12 (FSR+) y 13 (FSR-) del conector B.

AVISO:

A la hora de conectar el cable, no intente forzar el cable de servicio en los terminales del conector.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

S2-7 (FSR+) - S2-4 (FSR-)

Siempre

Inferior a 1 Ω

MAL

IR AL PUNTO 10

OK

4.

INSPECCIONE EL CIRCUITO DEL SISTEMA DE CLASIFICACIÓN DE OCUPANTES (CORTOCIRCUITO)

(a) Desconecte el cable de servicio del conector B.

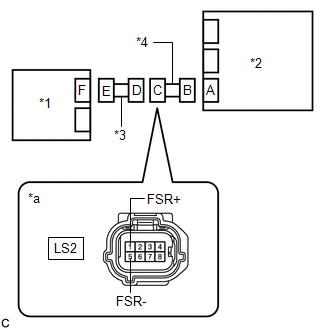

*1

ECU de detección de ocupante

*2

Conjunto del sensor del airbag

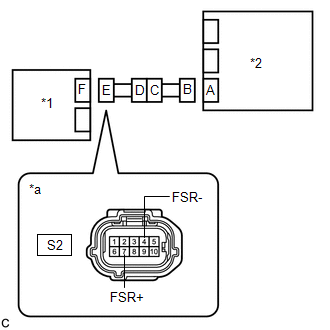

*a

Vista frontal del conector del mazo de cables

(a la ECU de detección de ocupante)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

S2-7 (FSR+) - S2-4 (FSR-)

Siempre

1 MΩ o superior

MAL

IR AL PUNTO 9

OK

5.

INSPECCIONE EL CIRCUITO DEL SISTEMA DE CLASIFICACIÓN DE OCUPANTES (CORTOCIRCUITO A +B)

(a) Conecte el cable al terminal negativo (-) de la batería.

*1

ECU de detección de ocupante

*2

Conjunto del sensor del airbag

*a

Vista frontal del conector del mazo de cables

(a la ECU de detección de ocupante)

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

S2-7 (FSR+) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

S2-4 (FSR-) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

(d) Coloque el interruptor de encendido en posición ON.

(e) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

MAL

IR AL PUNTO 8

OK

6.

INSPECCIONE EL CIRCUITO DEL SISTEMA DE CLASIFICACIÓN DE OCUPANTES (CORTOCIRCUITO A MASA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

S2-7 (FSR+) - Masa de la carrocería

Siempre

1 MΩ o superior

S2-4 (FSR-) - Masa de la carrocería

Siempre

1 MΩ o superior

*1

ECU de detección de ocupante

*2

Conjunto del sensor del airbag

*a

Vista frontal del conector del mazo de cables

(a la ECU de detección de ocupante)

OK

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG

MAL

7.

INSPECCIONE EL CABLE DEL PISO (CORTOCIRCUITO A MASA)

(a) Desconecte el conector del cable del asiento delantero derecho del cable del piso.

*1

ECU de detección de ocupante

*2

Conjunto del sensor del airbag

*3

Cable del asiento delantero derecho

*4

Cable del piso

*a

Vista frontal del conector del mazo de cables

(al cable del asiento delantero derecho)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

LS2-1 (FSR+) - Masa de la carrocería

Siempre

1 MΩ o superior

LS2-5 (FSR-) - Masa de la carrocería

Siempre

1 MΩ o superior

OK

SUSTITUYA EL CABLE DEL ASIENTO DELANTERO DERECHO

MAL

REEMPLACE EL CABLE DEL PISO

8.

INSPECCIONE EL CABLE DEL PISO (CORTOCIRCUITO A B+)

(a) Desconecte el conector del cable del asiento delantero derecho del cable del piso.

*1

ECU de detección de ocupante

*2

Conjunto del sensor del airbag

*3

Cable del asiento delantero derecho

*4

Cable del piso

*a

Vista frontal del conector del mazo de cables

(al cable del asiento delantero derecho)

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Coloque el interruptor de encendido en posición ON.

(d) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

LS2-1 (FSR+) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

LS2-5 (FSR-) - Masa de la carrocería

Interruptor de encendido en posición ON

Inferior a 1 V

OK

SUSTITUYA EL CABLE DEL ASIENTO DELANTERO DERECHO

MAL

REEMPLACE EL CABLE DEL PISO

9.

INSPECCIONE EL CABLE DEL PISO (CORTOCIRCUITO)

(a) Desconecte el conector del cable del asiento delantero derecho del cable del piso.

*1

ECU de detección de ocupante

*2

Conjunto del sensor del airbag

*3

Cable del asiento delantero derecho

*4

Cable del piso

*a

Vista frontal del conector del mazo de cables

(al cable del asiento delantero derecho)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

LS2-1 (FSR+) - LS2-5 (FSR-)

Siempre

1 MΩ o superior

OK

SUSTITUYA EL CABLE DEL ASIENTO DELANTERO DERECHO

MAL

REEMPLACE EL CABLE DEL PISO

10.

INSPECCIONE EL CABLE DEL PISO (ABIERTO)

(a) Desconecte el conector del cable del asiento delantero derecho del cable del piso.

OBSERVACIÓN:

El cable de servicio ya está introducido en el conector B.

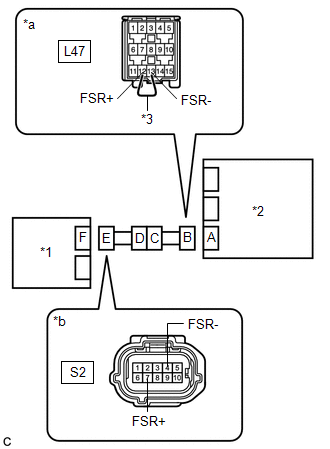

*1

ECU de detección de ocupante

*2

Conjunto del sensor del airbag

*3

Cable del asiento delantero derecho

*4

Cable del piso

*5

Cable de servicio

*a

Vista frontal del conector del mazo de cables

(al conjunto del sensor del airbag)

*b

Vista frontal del conector del mazo de cables

(al cable del asiento delantero derecho)

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

LS2-1 (FSR+) - LS2-5 (FSR-)

Siempre

Inferior a 1 Ω

(c) Desconecte el cable de servicio del conector B.

OK

SUSTITUYA EL CABLE DEL ASIENTO DELANTERO DERECHO

MAL

REEMPLACE EL CABLE DEL PISO
