DESCRIPCIÓN
El circuito del sensor del airbag delantero izquierdo está formado por el conjunto
del sensor del airbag y el sensor del airbag delantero izquierdo.
El sensor del airbag delantero izquierdo detecta los impactos contra el vehículo
y envía señales al conjunto del sensor del airbag para determinar si se deben desplegar
los airbags y los pretensores.
Este DTC se memoriza cuando se detecta una avería en el circuito del sensor del
airbag delantero izquierdo.
|
N° de DTC
|
Elemento detectado
|
Condición de detección del DTC
|
Área afectada
|
Modo de prueba/modo de comprobación
|
|
B1615/14
|
Avería en el circuito del sensor del airbag delantero izquierdo
|
- El conjunto del sensor del airbag detecta un cortocircuito en la
línea, un cortocircuito a masa, un cortocircuito a B+ o un circuito
abierto en el circuito del sensor del airbag delantero izquierdo.
- Avería en el sensor del airbag delantero izquierdo
- Avería en el conjunto del sensor del airbag
|
- Cable del panel de instrumentos
- Cable principal del compartimiento del motor
- Sensor del airbag delantero izquierdo
- Conjunto del sensor del airbag
|
No se aplica a al modo de prueba/comprobación.
|

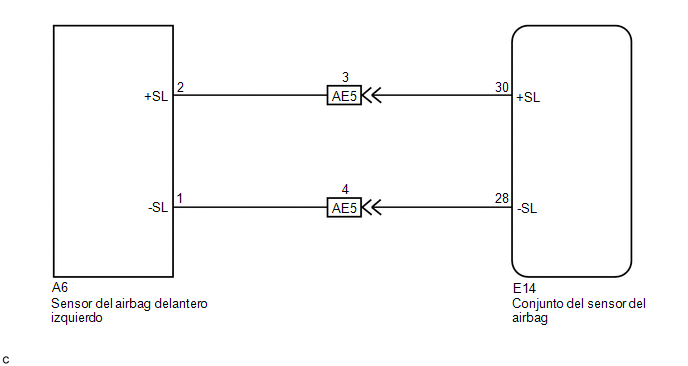

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un
tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería.
Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión
del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí
PROCEDIMIENTO
|
1.
|
INSPECCIONE LOS CONECTORES
|
(a) Apague el interruptor de encendido.
(b) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo
(-) de la batería para desactivar el sistema SRS.
(c) Asegúrese de que los conectores estén bien conectados al conjunto del sensor
del airbag y al sensor del airbag delantero izquierdo. Compruebe también si los
conectores que unen el cable principal del compartimiento del motor y el cable del
panel de instrumentos están bien conectados.
OK:
Los conectores están conectados correctamente.
OBSERVACIÓN:
Si los conectores no están conectados adecuadamente, vuelva a conectarlos y proceda
con la siguiente inspección.
(d) Desconecte los conectores del conjunto del sensor del airbag y del sensor
del airbag delantero izquierdo. Desconecte también los conectores que unen el cable
principal del compartimiento del motor y el cable del panel de instrumentos.
(e) Asegúrese de que los terminales de los conectores no estén dañados.
OK:
Los terminales no están deformados ni dañados.
| MAL |
 |
REEMPLACE EL MAZO DE CABLES
|
| OK |
|
|
|
2.
|
INSPECCIONE EL CIRCUITO DEL SENSOR DEL AIRBAG DELANTERO IZQUIERDO (ABIERTO)
|
|
(a) Conecte los conectores que unen el cable principal del compartimiento
del motor y el cable del panel de instrumentos.
|
|
|

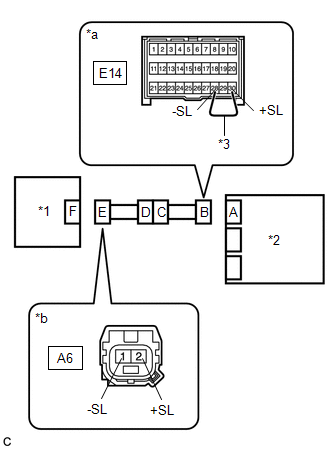

*1
|
Sensor del airbag delantero izquierdo
|
|
*2
|
Conjunto del sensor del airbag
|
|
*3
|
Cable de servicio
|
|
*a
|
Vista frontal del conector del mazo de cables
(al conjunto del sensor del airbag)
|
|
*b
|
Vista frontal del conector del mazo de cables
(al sensor del airbag delantero izquierdo)
|
|
|
(b) Utilice un cable de servicio para conectar los terminales 30 (+SL) y 28 (-SL)
del conector B.
AVISO:
A la hora de conectar el cable, no intente forzar el cable de servicio en los
terminales del conector.
(c) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
A6-2 (+SL) - A6-1 (-SL)
|
Siempre
|
Inferior a 1 Ω
|
| MAL |
|
IR AL PUNTO 10
|
| OK |
|
|
|
|
3.
|
INSPECCIONE EL CIRCUITO DEL SENSOR DEL AIRBAG DELANTERO IZQUIERDO (CORTOCIRCUITO)
|
|
(a) Desconecte el cable de servicio del conector B.
|
|
|

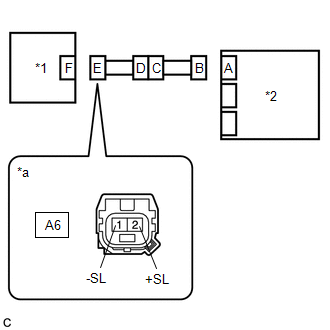

*1
|
Sensor del airbag delantero izquierdo
|
|
*2
|
Conjunto del sensor del airbag
|
|
*a
|
Vista frontal del conector del mazo de cables
(al sensor del airbag delantero izquierdo)
|
|
|
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
A6-2 (+SL) - A6-1 (-SL)
|
Siempre
|
1 MΩ o superior
|
| MAL |
|
IR AL PUNTO 9
|
| OK |
|
|
|
|
4.
|
INSPECCIONE EL CIRCUITO DEL SENSOR DEL AIRBAG DELANTERO IZQUIERDO (CORTOCIRCUITO
A B+)
|
|
(a) Conecte el cable al terminal negativo (-) de la batería.
|
|
|
|
*1
|
Sensor del airbag delantero izquierdo
|
|
*2
|
Conjunto del sensor del airbag
|
|
*a
|
Vista frontal del conector del mazo de cables
(al sensor del airbag delantero izquierdo)
|
|
|
(b) Coloque el interruptor de encendido en posición ON.
(c) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
A6-2 (+SL) - Masa de la carrocería
|
Interruptor de encendido en posición ON
|
Inferior a 1 V
|
|
A6-1 (-SL) - Masa de la carrocería
|
Interruptor de encendido en posición ON
|
Inferior a 1 V
|
(d) Apague el interruptor de encendido.
(e) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo
(-) de la batería para desactivar el sistema SRS.
| MAL |
|
IR AL PUNTO 8
|
| OK |
|
|
|
|
5.
|
INSPECCIONE EL CIRCUITO DEL SENSOR DEL AIRBAG DELANTERO IZQUIERDO (CORTOCIRCUITO
A MASA)
|
|
(a) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
A6-2 (+SL) - Masa de la carrocería
|
Siempre
|
1 MΩ o superior
|
|
A6-1 (-SL) - Masa de la carrocería
|
Siempre
|
1 MΩ o superior
|
|
|
|
|
*1
|
Sensor del airbag delantero izquierdo
|
|
*2
|
Conjunto del sensor del airbag
|
|
*a
|
Vista frontal del conector del mazo de cables
(al sensor del airbag delantero izquierdo)
|
|
|
| MAL |
|
IR AL PUNTO 7
|
| OK |
|
|
|
|
6.
|
INSPECCIONE EL SENSOR DEL AIRBAG DELANTERO IZQUIERDO
|
|
(a) Conecte el conector al conjunto del sensor del airbag.
|
 |
|

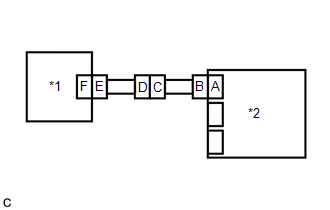

*1
|
Sensor del airbag delantero derecho
|
|
*2
|
Conjunto del sensor del airbag
|
|
|
(b) Intercambie los sensores derecho e izquierdo del sensor del airbag delantero
y conecte los conectores.
(c) Conecte el cable al terminal negativo (-) de la batería.
(d) Borre los DTC memorizados.
Haga clic aquí
Body Electrical > SRS Airbag > Clear DTCs
(e) Apague el interruptor de encendido.
(f) Ponga el interruptor de encendido en posición ON y espere al menos unos 60
segundos.
(g) Compruebe si se emiten DTC.
Haga clic aquí
Body Electrical > SRS Airbag > Trouble Codes
OBSERVACIÓN:
Puede que se emitan otros códigos diferentes a los DTC B1610/13 y B1615/14, pero
no estarán relacionados con la inspección actual.
Resultado:
|
Resultado
|
Vaya a
|
|
No se emiten los DTC B1610/13 y B1615/14.
|
A
|
|
Se emite el DTC B1615/14.
|
B
|
|
Se emite el DTC B1610/13.
|
C
|
(h) Apague el interruptor de encendido.
(i) Desconecte el cable del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo
(-) de la batería para desactivar el sistema SRS.
(j) Vuelva a colocar el sensor de los airbags delanteros izquierdo y derecho
en la posición original y conecte los conectores.
| B |
|
SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG
|
| C |
|
REEMPLACE EL SENSOR DEL AIRBAG DELANTERO IZQUIERDO
|
|
7.
|
INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS (CORTOCIRCUITO A MASA)
|
|
(a) Desconecte el conector del cable del panel de instrumentos del cable
principal del compartimiento del motor.
|
|
|

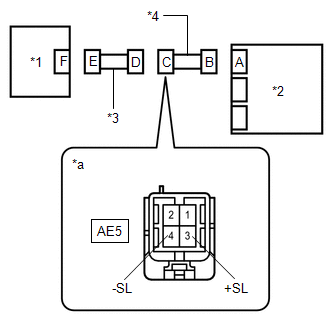

*1
|
Sensor del airbag delantero izquierdo
|
|
*2
|
Conjunto del sensor del airbag
|
|
*3
|
Cable principal del compartimiento del motor
|
|
*4
|
Cable del panel de instrumentos
|
|
*a
|
Vista frontal del conector del mazo de cables
(al cable principal del compartimiento del motor)
|
|
|
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
AE5-3 (+SL) - Masa de la carrocería
|
Siempre
|
1 MΩ o superior
|
|
AE5-4 (-SL) - Masa de la carrocería
|
Siempre
|
1 MΩ o superior
|
| OK |
|
SUSTITUYA EL CABLE PRINCIPAL DEL COMPARTIMIENTO DEL MOTOR
|
| MAL |
|
SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS
|
|
8.
|
INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS (CORTOCIRCUITO A B+)
|
|
(a) Desconecte el conector del cable del panel de instrumentos del cable
principal del compartimiento del motor.
|
|
|
|
*1
|
Sensor del airbag delantero izquierdo
|
|
*2
|
Conjunto del sensor del airbag
|
|
*3
|
Cable principal del compartimiento del motor
|
|
*4
|
Cable del panel de instrumentos
|
|
*a
|
Vista frontal del conector del mazo de cables
(al cable principal del compartimiento del motor)
|
|
|
(b) Conecte el cable al terminal negativo (-) de la batería.
(c) Coloque el interruptor de encendido en posición ON.
(d) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
AE5-3 (+SL) - Masa de la carrocería
|
Interruptor de encendido en posición ON
|
Inferior a 1 V
|
|
AE5-4 (-SL) - Masa de la carrocería
|
Interruptor de encendido en posición ON
|
Inferior a 1 V
|
| OK |
|
SUSTITUYA EL CABLE PRINCIPAL DEL COMPARTIMIENTO DEL MOTOR
|
| MAL |
|
SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS
|
|
9.
|
INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS (CORTOCIRCUITO)
|
|
(a) Desconecte el conector del cable del panel de instrumentos del cable
principal del compartimiento del motor.
|
|
|
|
*1
|
Sensor del airbag delantero izquierdo
|
|
*2
|
Conjunto del sensor del airbag
|
|
*3
|
Cable principal del compartimiento del motor
|
|
*4
|
Cable del panel de instrumentos
|
|
*a
|
Vista frontal del conector del mazo de cables
(al cable principal del compartimiento del motor)
|
|
|
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
AE5-3 (+SL) - AE5-4 (-SL)
|
Siempre
|
1 MΩ o superior
|
| OK |
|
SUSTITUYA EL CABLE PRINCIPAL DEL COMPARTIMIENTO DEL MOTOR
|
| MAL |
|
SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS
|
|
10.
|
INSPECCIONE EL CABLE DEL PANEL DE INSTRUMENTOS (ABIERTO)
|
|
(a) Desconecte el conector del cable del panel de instrumentos del cable
principal del compartimiento del motor.
OBSERVACIÓN:
El cable de servicio ya está introducido en el conector B.
|
|
|

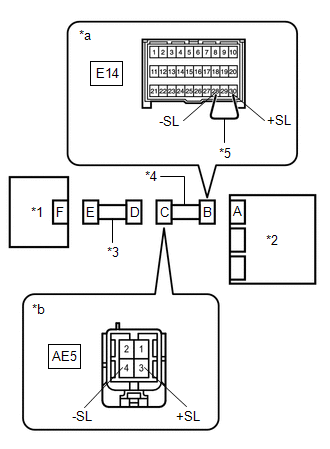

*1
|
Sensor del airbag delantero izquierdo
|
|
*2
|
Conjunto del sensor del airbag
|
|
*3
|
Cable principal del compartimiento del motor
|
|
*4
|
Cable del panel de instrumentos
|
|
*5
|
Cable de servicio
|
|
*a
|
Vista frontal del conector del mazo de cables
(al conjunto del sensor del airbag)
|
|
*b
|
Vista frontal del conector del mazo de cables
(al cable principal del compartimiento del motor)
|
|
|
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester
|
Estado
|
Valor especificado
|
|
AE5-3 (+SL) - AE5-4 (-SL)
|
Siempre
|
Inferior a 1 Ω
|
(c) Desconecte el cable de servicio del conector B.
| OK |
|
SUSTITUYA EL CABLE PRINCIPAL DEL COMPARTIMIENTO DEL MOTOR
|
| MAL |
|
SUSTITUYA EL CABLE DEL PANEL DE INSTRUMENTOS
|
|
