Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en el lado derecho que en el izquierdo.
• El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL SENSOR DEL AIRBAG TRASERO

(a) Compruebe si el interruptor de encendido está desconectado.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

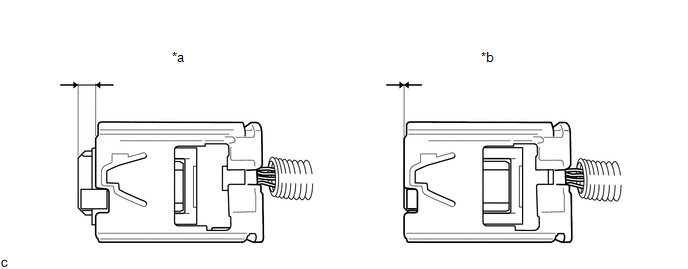

(c) Antes de conectar el conector, compruebe si el bloqueo del alojamiento blanco está en la posición correcta, como se indica en la ilustración.

(d) Inserte el pasador (tope) del sensor del airbag trasero en el orificio de la carrocería e instale el sensor del airbag trasero en la carrocería con la tuerca.

Torque:

9.0 N·m {92 kgf·cm, 80 in·lbf}

AVISO:

• Si el sensor del airbag trasero se ha caído al suelo, o si hubiera grietas, muescas o cualquier otro defecto en la caja o el conector, sustitúyalo por otro nuevo.
• Al instalar el sensor del airbag trasero, tenga cuidado de que el cableado del SRS no interfiera ni se quede atrapado entre otras piezas.
• Asegúrese de que el pasador (tope) del sensor del airbag trasero está bien introducido en el orificio de la carrocería.
• Apriete la tuerca mientras sujeta el sensor del airbag trasero, ya que el pasador (tope) del sensor se puede dañar con facilidad.

(e) Conecte el conector al sensor del airbag trasero.

AVISO:

Cuando conecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

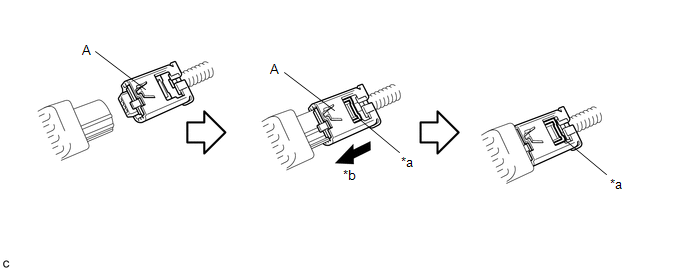

(1) Asegúrese de que los conectores quedan correctamente enganchados y bloqueados (cuando el cierre se bloquea, se puede oír un clic).

OBSERVACIÓN:

Al conectarlos, el bloqueo del alojamiento blanco se deslizará suavemente. Asegúrese de no tocar el bloqueo del alojamiento blanco ni la pieza (A), ya que podría impedir un ajuste adecuado.

(f) Compruebe que las piezas instaladas del sensor del airbag trasero no están flojas.

2. INSTALE EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO

Haga clic aquí

3. COLOQUE EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO DEL ASIENTO TRASERO

Haga clic aquí

4. CONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA

5. INSTALE EL ESTRIBO DE LA PUERTA TRASERA

Haga clic aquí

6. INSTALE EL CONJUNTO DEL ASIENTO TRASERO

con reposacabezas no extraíble: Haga clic aquí

con reposacabezas extraíble: Haga clic aquí

7. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

8. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO

Haga clic aquí

9. INSPECCIONE EL INDICADOR DE ADVERTENCIA SRS

Haga clic aquí
