Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL SENSOR DEL AIRBAG

(a) Compruebe si el interruptor de encendido está desconectado.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

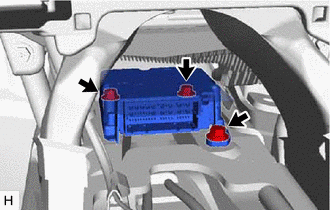

(c) Instale el conjunto del sensor del airbag con los 3 pernos.

Torque:

17.5 N·m {178 kgf·cm, 13 ft·lbf}

AVISO:

  • Si el conjunto del sensor del airbag se ha caído al suelo, o si presentara grietas, muescas o cualquier otro defecto en la caja o el conector, sustitúyalo por otro nuevo.
  • Al instalar el conjunto del sensor del airbag, tenga cuidado de que el cableado del SRS no interfiera ni se quede atrapado entre otras piezas.
  • Cuando se coloca por primera vez el interruptor de encendido en la posición ON después de haber sustituido el conjunto del sensor del airbag, asegúrese de que no haya nadie en el interior del vehículo.

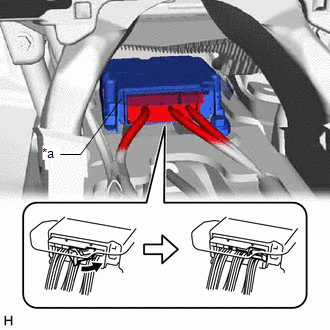

(d) Conecte los conectores al conjunto del sensor del airbag como se muestra en la ilustración.

AVISO:

Cuando conecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

*a

Lámina impermeable

(e) Compruebe que la lámina de estanqueidad está correctamente colocada.

(f) Compruebe que las piezas instaladas del conjunto del sensor del airbag no están flojas.

2. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA TRASERA

Haga clic aquí

3. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

4. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO

Haga clic aquí

5. INSPECCIONE EL INDICADOR DE ADVERTENCIA SRS

Haga clic aquí

6. EFECTÚE LA INICIALIZACIÓN

(a) Cada vez que sustituya el conjunto del sensor de airbag (conjunto del sensor del airbag central), realice la inicialización.

Haga clic aquí
