Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

ADVERTENCIA:

Antes de realizar la reparación, lea detenidamente la sección "Medidas de precaución".

Haga clic aquí

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPÓ N° 1

Haga clic aquí

4. EXTRAIGA LA CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES

Haga clic aquí

5. EXTRAIGA EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

6. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

7. EXTRAIGA LA BASE DEL ORIFICIO DEL INTERRUPTOR N° 1

Haga clic aquí

8. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

9. EXTRAIGA EL CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS N° 1

ADVERTENCIA:

Cuando guarde el conjunto inferior del airbag del panel de instrumentos n° 1, mantenga el lado de despliegue del airbag hacia arriba.

(a) Compruebe si el interruptor de encendido está desconectado.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

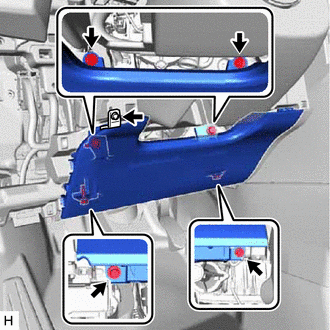

(c) Extraiga los 4 pernos y el tornillo.

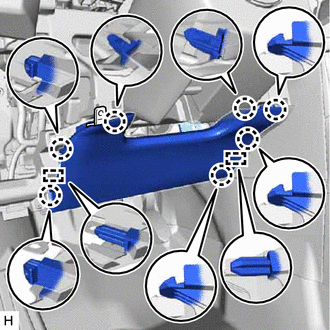

(d) Desenganche las 7 garras y las 2 guías para extraer el conjunto inferior del airbag del panel de instrumentos n° 1. AVISO: Cuando extraiga el conjunto inferior del airbag del panel de instrumentos n° 1, no tire del mazo de cables del airbag.

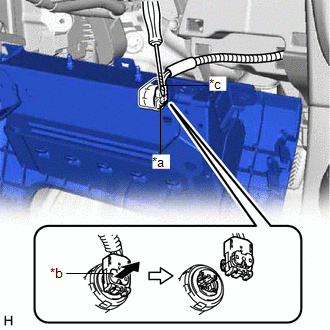

(e) Utilice un destornillador con la punta envuelta en cinta protectora para soltar el bloqueo del conector del airbag.

*a Conector del airbag *b Bloqueo del conector del airbag *c Cinta protectora

(f) Desconecte el conector del airbag para extraer el conjunto inferior del airbag del panel de instrumentos n° 1.

AVISO:

Cuando desconecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.
