Toyota Corolla Manual de Taller: Componentes

COMPONENTES

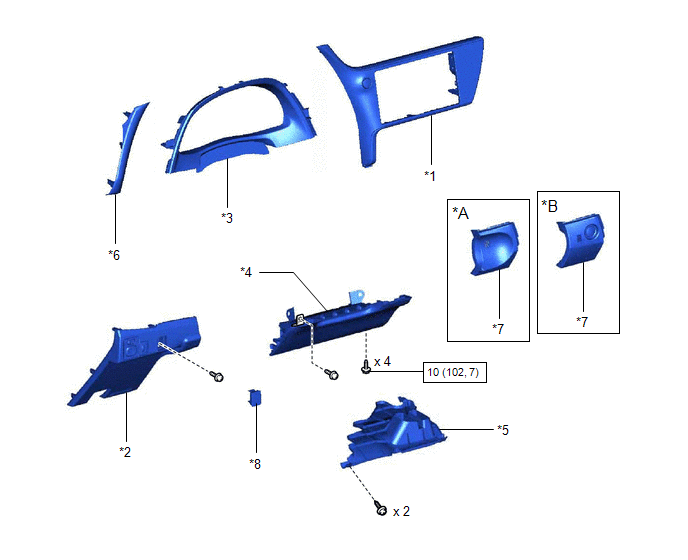

ILUSTRACIÓN

*A

Sin sistema de llave inteligente

*B

Con sistema de llave inteligente

*1

SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*2

CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES

*3

CONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*4

CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS N° 1

*5

SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

*6

CONJUNTO DE MEDIDORES DEL CAPÓ N° 1

*7

BASE DEL ORIFICIO DEL INTERRUPTOR N° 1

*8

CUBIERTA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-
