Toyota Corolla Manual de Taller: Desecho

DESECHO

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Antes de realizar el despliegue de cualquier pieza del sistema SRS antes de su desecho, revise y siga todas las regulaciones medioambientales y relativas a materiales peligrosos. Al llevar a cabo el despliegue de estas piezas antes de su desecho merece un tratamiento especial de materiales peligrosos.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

ADVERTENCIA:

  • Se puede activar un airbag o un pretensor por electricidad estética. Para evitarlo, no olvide tocar una superficie metálica con las manos para descargar la electricidad estática antes de llevar a cabo este procedimiento.
  • Nunca deseche un conjunto de airbag de cortina sin antes haber desplegado el airbag.
  • El airbag produce un sonido semejante al de una explosión al desplegarse, por lo que es aconsejable realizar esta operación en el exterior y en un lugar donde no moleste.
  • Cuando despliegue el airbag, utilice siempre la SST especificada (herramienta de despliegue del airbag del SRS). Lleve a cabo la operación en un lugar en el que no haya perturbaciones eléctricas.
  • Cuando despliegue el airbag, ejecute la operación a una distancia de al menos 10 m (32.8 pi.) del conjunto del airbag de cortina.
  • El conjunto del airbag de cortina se calienta mucho cuando se despliega el airbag, por lo que debe evitar tocarlo hasta que hayan transcurrido al menos 30 minutos después del despliegue.
  • Utilice guantes y gafas de seguridad cuando manipule un conjunto de airbag de cortina que tenga el airbag desplegado.
  • No aplique agua ni otros líquidos al conjunto del airbag de cortina cuando el airbag esté desplegado.
  • Lávese siempre las manos con agua después de terminar la operación.

OBSERVACIÓN:

Al desguazar vehículos equipados con un sistema de SRS o al desechar el conjunto del airbag de cortina, despliegue primero el airbag de acuerdo con el procedimiento descrito a continuación. Si se produce alguna anomalía en el despliegue del airbag, póngase en contacto con el servicio técnico de TOYOTA MOTOR SALES, U.S.A., INC.

2. DESECHE EL CONJUNTO DEL AIRBAG DE CORTINA (si está instalado en el vehículo)

AVISO:

  • Al desechar un conjunto del airbag de cortina, no utilice nunca el vehículo del cliente para desplegar el airbag.
  • Asegúrese de seguir el procedimiento siguiente para desplegar el airbag.

OBSERVACIÓN:

Prepare una batería como fuente de alimentación para realizar el despliegue del airbag.

(a) Compruebe el funcionamiento de la SST.

Haga clic aquí

SST: 09082-00700

(b) Consulte la sección Medidas de precaución.

Haga clic aquí

(c) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(d) Retire el conjunto del forro del techo.

Haga clic aquí

(e) Desconecte el conector del conjunto del airbag de cortina.

(1) Utilice un destornillador con la punta envuelta en cinta protectora para desconectar el conector del airbag.

AVISO:

Cuando desconecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

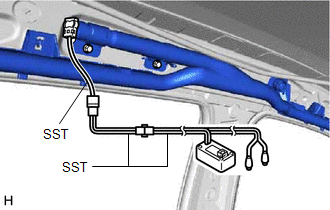

(f) Instale la SST.

ADVERTENCIA:

Verifique que no haya holgura en el conjunto del airbag de cortina.

(1) Después de conectar entre sí las siguientes SST, conéctelas al conjunto del airbag de cortina.

SST: 09082-00700

SST: 09082-00802

09082-10801

09082-20801

AVISO:

Para evitar dañar el conector o el mazo de cables de la SST, no cierre el bloqueo secundario del bloqueo doble.

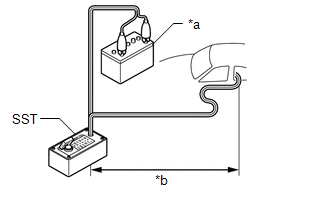

(2) Coloque la SST al menos a 10 m (32.8 pi.) de distancia de la ventana lateral trasera del vehículo.

*a

Batería

*b

10 m (32.8 pi.) o más

(3) Cierre todas las puertas y ventanas del vehículo manteniendo la holgura suficiente para el mazo de cables de la SST en la ventana trasera.

AVISO:

Tenga cuidado de no dañar el mazo de cables de la SST.

(4) Conecte el clip rojo de la SST al terminal positivo (+) de la batería y el clip negro al terminal negativo (-).

(g) Despliegue el airbag.

(1) Asegúrese de que no haya nadie dentro del vehículo ni en un radio de 10 m (32.8 pi.).

(2) Pulse el interruptor de activación de la SST para desplegar el airbag.

ADVERTENCIA:

  • Antes del despliegue, asegúrese de que no haya nadie cerca del vehículo.
  • El conjunto del airbag de cortina se calienta mucho cuando se despliega el airbag, por lo que debe evitar tocarlo hasta que hayan transcurrido al menos 30 minutos después del despliegue.
  • Utilice guantes y gafas de seguridad cuando manipule un conjunto de airbag de cortina que tenga el airbag desplegado.
  • No aplique agua ni otros líquidos al conjunto del airbag de cortina cuando el airbag esté desplegado.
  • Lávese siempre las manos con agua después de terminar la operación.

OBSERVACIÓN:

El airbag se despliega al mismo tiempo que se ilumina el indicador LED del interruptor de activación de la SST.

3. DESECHE EL CONJUNTO DEL AIRBAG DE CORTINA (si no está instalado en el vehículo)

AVISO:

Asegúrese de seguir el procedimiento siguiente para desplegar el airbag.

OBSERVACIÓN:

Prepare una batería como fuente de alimentación para realizar el despliegue del airbag.

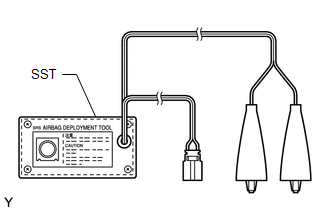

(a) Compruebe el funcionamiento de la SST.

Haga clic aquí

SST: 09082-00700

(b) Extraiga el conjunto del airbag de cortina.

Haga clic aquí

ADVERTENCIA:

  • Antes de extraer el conjunto del airbag de cortina, espere al menos 90 segundos después de colocar el interruptor de encendido en posición OFF y desconectar el cable del terminal negativo (-) de la batería.
  • Cuando guarde el conjunto del airbag de cortina, mantenga el lado de despliegue del airbag hacia arriba.

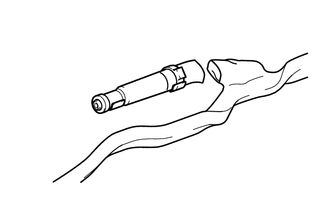

(c) Corte la sección de despliegue del conjunto del airbag de cortina.

(d) Utilice un cable trenzado para atar el conjunto del airbag de cortina a un neumático que no necesite.

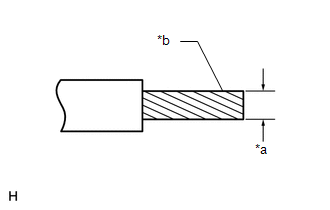

*a

Diámetro del cable

*b

Sección transversal descubierta del cable

Cable:

Área de corte transversal descubierta del cable

1.25 mm2 (0.0019 pulg.2) o más

ADVERTENCIA:

Si el cable es demasiado fino o se emplea otro medio para atar el conjunto del airbag de cortina, podría romperse al desplegarse el airbag. Utilice siempre un cable para uso en vehículos con un área de corte transversal mínima de 1.25 mm2 (0.0019 pulg.2).

OBSERVACIÓN:

Para calcular el área de corte transversal descubierta del cable:

Área de corte transversal = 3.14 x (diámetro)2 / 4

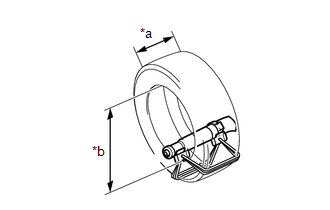

(1) Coloque el conjunto del airbag de cortina dentro del neumático, como se muestra en la ilustración.

Tamaño mínimo del neumático:

Anchura

185 mm (7.28 pulg.)

Diámetro interior

360 mm (1.18 pi.)

ADVERTENCIA:

Asegúrese de que los cables estén bien tensos. Si los cables quedan flojos, el conjunto del airbag de cortina podría romperse al inflarse el airbag.

AVISO:

El neumático puede dañarse por el despliegue del airbag, por lo que debe utilizar un neumático que no necesite.

*a

Anchura

*b

Diámetro interior

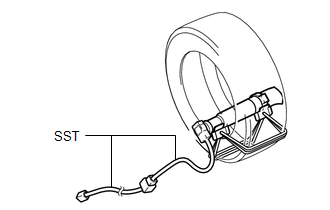

(e) Instale la SST.

(1) Después de conectar entre sí las siguientes SST, conéctelas al conjunto del airbag de cortina.

SST: 09082-00802

09082-10801

09082-20801

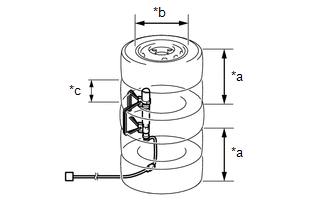

(f) Coloque los neumáticos.

ADVERTENCIA:

No coloque el conjunto del airbag de cortina con la cara de despliegue hacia el suelo.

(1) Coloque al menos 2 neumáticos debajo del neumático al que está atado el conjunto del airbag de cortina.

Tamaño mínimo del neumático:

Anchura

185 mm (7.28 pulg.)

Diámetro interior

360 mm (1.18 pi.)

AVISO:

No coloque el conector de la SST debajo del neumático, ya que podría resultar dañado.

*a

Neumáticos (2 o más)

*b

Diámetro interior

*c

Anchura

(2) Coloque al menos 2 neumáticos encima del neumático al que está atado el conjunto del airbag de cortina. El neumático de la parte superior debe tener una rueda instalada.

AVISO:

La llanta y el neumático pueden dañarse debido al despliegue del airbag, por lo que debe utilizar una llanta y un neumático que no necesite.

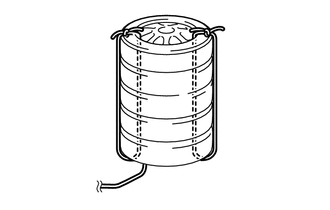

(3) Ate los neumáticos con los 2 cables.

ADVERTENCIA:

Asegúrese de que los cables estén bien tensos. La holgura de los cables provocará que los neumáticos se aflojen al desplegarse el airbag.

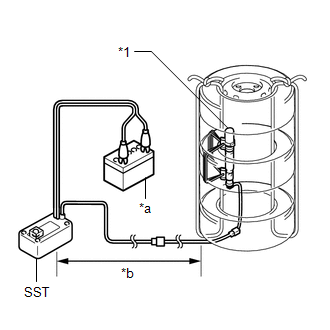

(g) Instale la SST.

(1) Conecte el conector de la SST.

SST: 09082-00700

AVISO:

Para evitar dañar el conector o el mazo de cables de la SST, no cierre el bloqueo secundario del bloqueo doble. Deje también cierta holgura para el mazo de cables de la SST dentro del neumático.

*1

Conjunto del airbag de cortina

*a

Batería

*b

10 m (32.8 pi.) o más

(2) Sitúe la SST como mínimo a 10 m (32.8 pi.) del airbag atado al neumático.

(h) Despliegue el airbag.

(1) Conecte el clip rojo de la SST al terminal positivo (+) de la batería y el clip negro al terminal negativo (-).

(2) Asegúrese de que no haya nadie en un radio de 10 m (32.8 pi.) alrededor del neumático al que está atado el conjunto del airbag de cortina.

(3) Pulse el interruptor de activación de la SST para desplegar el airbag.

ADVERTENCIA:

Antes del despliegue, asegúrese de que no haya nadie cerca del airbag.

OBSERVACIÓN:

El airbag se despliega al mismo tiempo que se ilumina el indicador LED del interruptor de activación de la SST.

(i) Deseche el conjunto del airbag de cortina.

ADVERTENCIA:

  • El conjunto del airbag de cortina se calienta mucho cuando se despliega el airbag, por lo que debe evitar tocarlo hasta que hayan transcurrido al menos 30 minutos después del despliegue.
  • Utilice guantes y gafas de seguridad cuando manipule un conjunto de airbag de cortina que tenga el airbag desplegado.
  • No aplique agua ni otros líquidos al conjunto del airbag de cortina cuando el airbag esté desplegado.
  • Lávese siempre las manos con agua después de terminar la operación.

(1) Extraiga del neumático el conjunto del airbag de cortina.

(2) Coloque el conjunto del airbag de cortina en una bolsa de plástico, ate bien la bolsa y deséchelo de acuerdo con la normativa local.
