INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LAS LUCES TRASERAS DERECHAS

(a) Desconecte los conectores L5 y L21 del conjunto de luces traseras derechas.

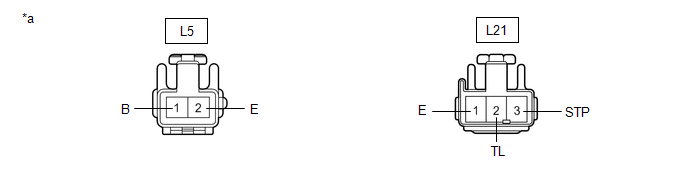

*a

Vista frontal del conector del mazo de cables

(al conjunto de la luz trasera derecha)

-

-

(b) Mida la tensión en el conector del lado del mazo de cables según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

L5-1 (B) - L5-2 (E)

Ponga el interruptor de los intermitentes en punto muerto

Inferior a 1 V

Interruptor de los intermitentes en posición de giro a la izquierda

11 a 14 V (60 a 120 veces por minuto)

L21-2 (TL) - L21-1 (E)

Interruptor de control de luces en posición OFF

Inferior a 1 V

Interruptor de control de las luces en la posición TAIL

11 a 14 V

L21-3 (STP) - L21-1 (E)

Pedal del freno sin pisar

Inferior a 1 V

Pedal del freno pisado

11 a 14 V

Si el resultado no es el especificado, repare o reemplace el mazo de cables o el conector.

2. INSPECCIONE EL CONJUNTO DE LAS LUCES TRASERAS IZQUIERDAS

(a) Desconecte los conectores L6 y L22 del conjunto de luces traseras del lado izquierdo.

*a

Vista frontal del conector del mazo de cables

(al conjunto de la luz trasera izquierda)

-

-

(b) Mida la tensión en el conector del lado del mazo de cables según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

L6-1 (B) - L6-2 (E)

Ponga el interruptor de los intermitentes en punto muerto

Inferior a 1 V

Interruptor de los intermitentes en posición de giro a la derecha

11 a 14 V (60 a 120 veces por minuto)

L22-2 (TL) - L22-1 (E)

Interruptor de control de luces en posición OFF

Inferior a 1 V

Interruptor de control de las luces en la posición TAIL

11 a 14 V

L22-3 (STP) - L22-1 (E)

Pedal del freno sin pisar

Inferior a 1 V

Pedal del freno pisado

11 a 14 V

Si el resultado no es el especificado, repare o reemplace el mazo de cables o el conector.
