Toyota Corolla Manual de Taller: Luz De CortesÍa

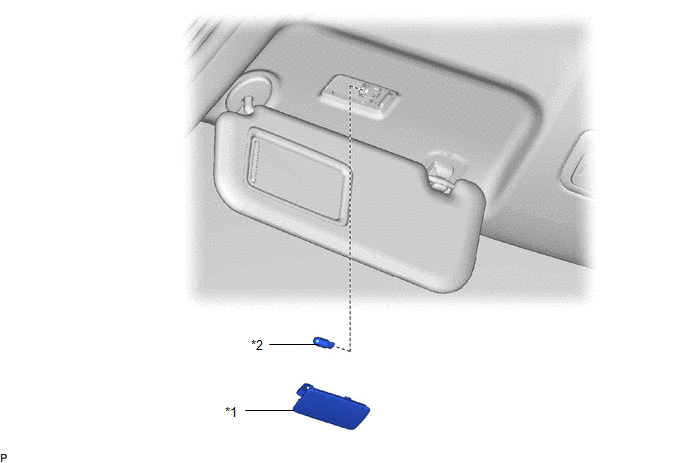

Componentes

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DE LA LUZ DE CORTESÍA

*2

BOMBILLA DE LA LUZ DE CORTESÍA

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DE LA LUZ DE CORTESÍA

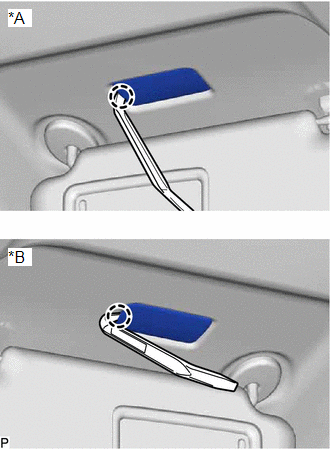

(a) Suelte la garra con un extractor de molduras.

*A

Para el lado izquierdo

*B

Para el lado derecho

(b) Desenganche las 2 garras y extraiga el conjunto de la luz de cortesía del portalámparas.

2. EXTRAIGA LA BOMBILLA DE LA LUZ DE CORTESÍA

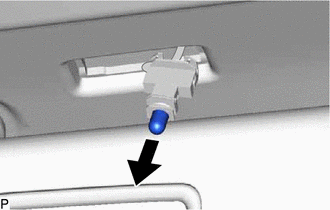

(a) Extraiga la bombilla de la luz de cortesía del portalámparas tal y como se muestra en la ilustración.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA BOMBILLA DE LA LUZ DE CORTESÍA

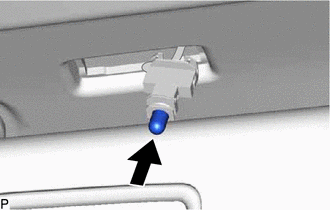

(a) Instale la bombilla de la luz de cortesía en el portalámparas tal y como se muestra en la ilustración.

2. INSTALE EL CONJUNTO DE LA LUZ DE CORTESÍA

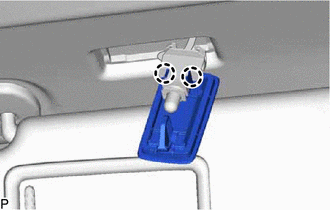

(a) Enganche las 2 garras e instale el conjunto de la luz de cortesía en el portalámparas.

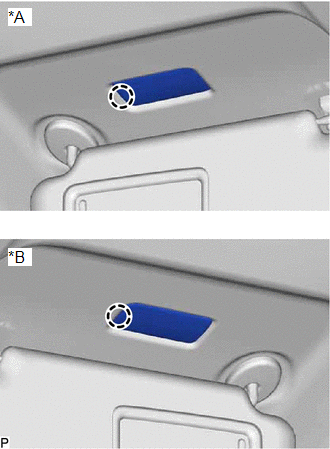

(b) Enganche la garra para instalar el conjunto de la luz de cortesía.

*A

Para el lado izquierdo

*B

Para el lado derecho

    InstalaciÓn

    Luz Del Compartimiento De Equipajes
