Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA BOMBILLA DE LA LUZ DE LECTURA DE MAPAS (con techo deslizante)

(a) Instale las 2 bombillas de la luz de lectura de mapas en el conjunto n° 2 de la luz de lectura de mapas.

2. INSTALE LA BOMBILLA DE LA LUZ DE LECTURA DE MAPAS (sin techo deslizante)

(a) Instale las 2 bombillas de la luz de lectura de mapas en los 2 zócalos de la luz de lectura de mapas.

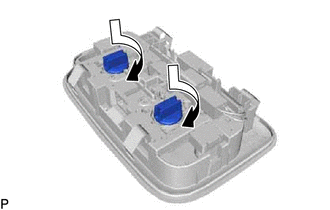

(b) Gire los 2 zócalos de la luz de lectura de mapas y las 2 bombillas tal y como se muestra en la ilustración e instálelos como si se tratase de una unidad.

3. INSTALE LA LENTE EXTERIOR DE LA LUZ INTERIOR (con techo deslizante)

(a) Enganche las 6 garras para instalar la lente exterior de la luz interior en el conjunto n° 2 de la luz de lectura de mapas.

4. INSTALE EL CONJUNTO N° 2 DE LA LUZ DE LECTURA DE MAPAS (con techo deslizante)

(a) Enganche las 4 garras e instale el conjunto n° 2 de la luz de lectura de mapas en el conjunto de la luz de lectura de mapas.

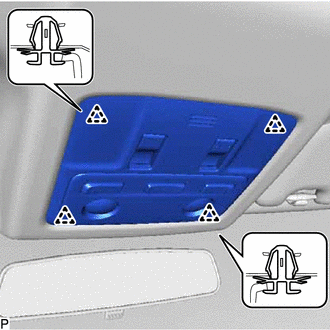

5. INSTALE EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (con techo deslizante)

(a) Conecte el conector.

(b) Enganche los 4 clips para instalar el conjunto de la luz de lectura de mapas.

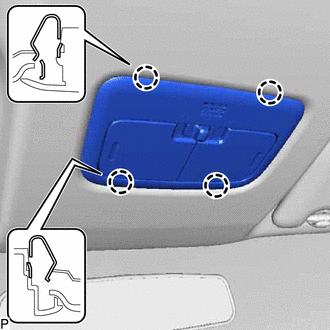

6. INSTALE EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (sin techo deslizante)

(a) Conecte el conector.

(b) Enganche las 4 garras para instalar el conjunto de la luz de lectura de mapas.

    InspecciÓn

    Luz De CortesÍa
