INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (con techo deslizante)

(a) Aplique tensión de la batería al conector y compruebe si se encienden las luces individuales.

Resultado:

Conexión

Estado

Valor especificado

Terminal positivo (+) de la batería → 3 (+B1)

Terminal negativo (-) de la batería → 1 (GND)

Interruptores de las luces individuales en posición OFF (Desactivado)

Las luces individuales izquierda y derecha no se encienden

Interruptor de la luz individual izquierda en la posición ON (Activado)

La luz individual izquierda se enciende

Interruptor de la luz individual derecha en la posición ON (Activado)

La luz individual derecha se enciende

Interruptores de las luces individuales en la posición OFF (Desactivado) e interruptor de la puerta de la luz interior en posición ON (Activado)

Las luces individuales izquierda y derecha se encienden

Terminal positivo (+) de la batería → 3 (+B1)

Terminal negativo (-) de la batería → 2 (CTY)

Interruptores de las luces individuales en la posición OFF (Desactivado) e interruptor de la puerta de la luz interior en posición OFF (Desactivado)

Las luces individuales izquierda y derecha no se encienden

Interruptores de las luces individuales en la posición OFF (Desactivado) e interruptor de la puerta de la luz interior en posición OFF (Desactivado)

Las luces individuales izquierda y derecha se encienden

Si el resultado no es el especificado, cambie el conjunto de la luz de mapas.

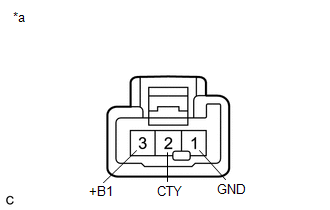

*a

Componente no conectado al mazo de cables

(Conjunto de la luz de lectura de mapas)

2. REVISE EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (sin techo deslizante)

(a) Aplique tensión de la batería al conector y compruebe si se encienden las luces individuales.

Resultado:

Conexión

Estado

Valor especificado

Terminal positivo (+) de la batería → 1 (+B1)

Terminal negativo (-) de la batería → 4 (GND)

Interruptores de las luces individuales en posición OFF (Desactivado)

Las luces individuales izquierda y derecha no se encienden

Interruptor de la luz individual izquierda en la posición ON (Activado)

La luz individual izquierda se enciende

Interruptor de la luz individual derecha en la posición ON (Activado)

La luz individual derecha se enciende

Interruptores de las luces individuales en la posición OFF (Desactivado) e interruptor de la puerta de la luz interior en posición ON (Activado)

Las luces individuales izquierda y derecha se encienden

Terminal positivo (+) de la batería → 1 (+B1)

Terminal negativo (-) de la batería → 3 (CTY)

Interruptores de las luces individuales en la posición OFF (Desactivado) e interruptor de la puerta de la luz interior en posición OFF (Desactivado)

Las luces individuales izquierda y derecha no se encienden

Interruptores de las luces individuales en la posición OFF (Desactivado) e interruptor de la puerta de la luz interior en posición OFF (Desactivado)

Las luces individuales izquierda y derecha se encienden

Si el resultado no es el especificado, cambie el conjunto de la luz de mapas.

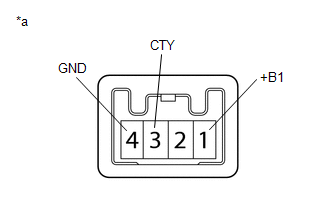

*a

Componente no conectado al mazo de cables

(Conjunto de la luz de lectura de mapas)

    ExtracciÓn

    InstalaciÓn
