Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

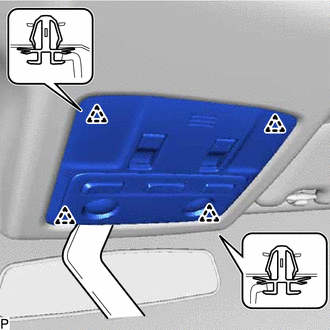

1. EXTRAIGA EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (con techo deslizante)

(a) Desenganche los 4 clips con un extractor de molduras.

(b) Desconecte el conector para extraer el conjunto de la luz de lectura de mapas.

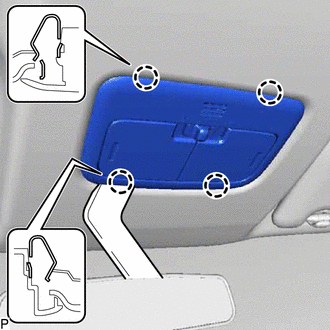

2. EXTRAIGA EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (sin techo deslizante)

(a) Desenganche las 4 garras con un extractor de molduras.

(b) Desconecte el conector para extraer el conjunto de la luz de lectura de mapas.

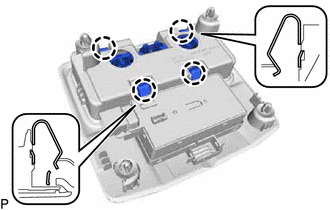

3. EXTRAIGA EL CONJUNTO N° 2 DE LA LUZ DE LECTURA DE MAPAS (con techo deslizante)

(a) Desenganche las 4 garras y extraiga el conjunto n° 2 de la luz de lectura de mapas del conjunto de la luz de lectura de mapas.

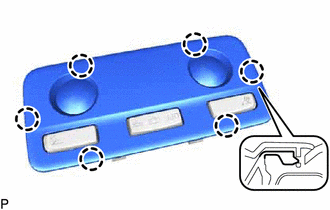

4. EXTRAIGA LA LENTE EXTERIOR DE LA LUZ INTERIOR (con techo deslizante)

(a) Desenganche las 6 garras y extraiga la lente exterior de la luz interior del conjunto n° 2 de la luz de lectura de mapas.

5. EXTRAIGA LA BOMBILLA DE LA LUZ DE LECTURA DE MAPAS (con techo deslizante)

(a) Extraiga las 2 bombillas de la luz de lectura de mapas del conjunto n° 2 de la luz de lectura de mapas.

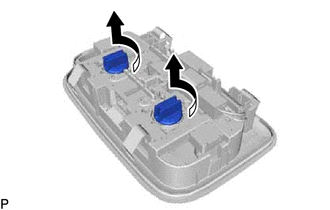

6. EXTRAIGA LA BOMBILLA DE LA LUZ DE LECTURA DE MAPAS (sin techo deslizante)

(a) Gire los 2 zócalos de la luz de lectura de mapas y las 2 bombillas tal y como se muestra en la ilustración y extráigalos como si se tratase de una unidad.

(b) Extraiga las 2 bombillas de la luz de lectura de mapas de los 2 zócalos.
