Toyota Corolla Manual de Taller: Luz Del Compartimiento De Equipajes

Componentes

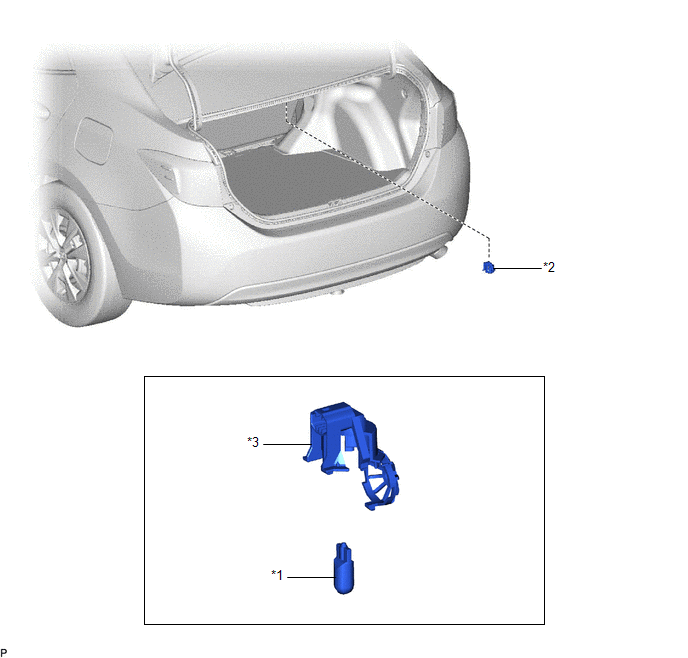

COMPONENTES

ILUSTRACIÓN

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

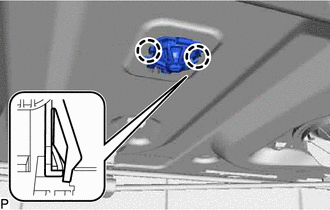

1. EXTRAIGA EL CONJUNTO DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES N° 1

(a) Desenganche las 2 garras.

(b) Desconecte el conector y extraiga el conjunto de la luz del compartimiento de equipajes n° 1.

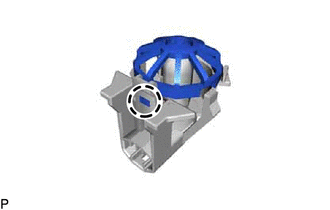

2. EXTRAIGA LA BOMBILLA DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES

(a) Desenganche la garra.

(b) Extraiga la bombilla de la luz del compartimiento de equipajes del conjunto del cuerpo de la luz del compartimiento de equipajes.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES N° 1

(a) Aplique tensión de la batería al conector y compruebe si la luz del compartimiento de equipajes n° 1 se enciende. Resultado: Conexión Valor especificado Terminal positivo (+) de la batería → 2 (DL) Terminal negativo (-) de la batería → 1 (DB) La luz del compartimiento de equipajes se enciende. Si el resultado no es el especificado, sustituya la bombilla o el conjunto de la luz del compartimiento de equipajes n° 1.

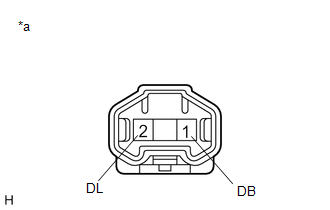

*a Componente no conectado al mazo de cables (Conjunto de la luz del compartimiento de equipajes n° 1)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE LA BOMBILLA DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES

(a) Coloque la bombilla de la luz del compartimiento de equipajes en el conjunto del cuerpo de la luz del compartimiento de equipajes.

(b) Enganche la garra.

2. INSTALE EL CONJUNTO DE LA LUZ DEL COMPARTIMIENTO DE EQUIPAJES N° 1

(a) Conecte el conector.

(b) Enganche las 2 garras para instalar el conjunto de la luz del compartimiento de equipajes n° 1.
