Toyota Corolla Manual de Taller: Componentes

COMPONENTES

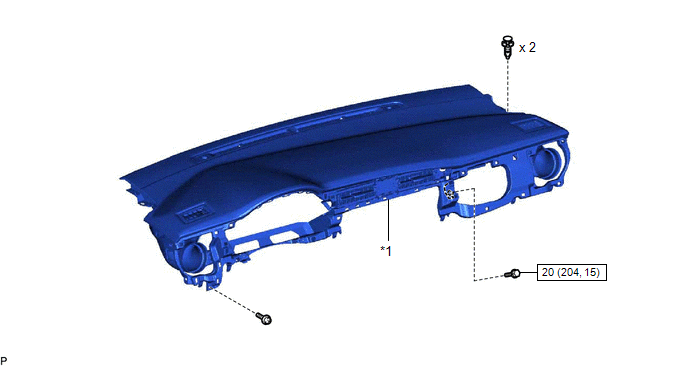

ILUSTRACIÓN

*1

CONJUNTO DEL PANEL DE INSTRUMENTOS SUPERIOR

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

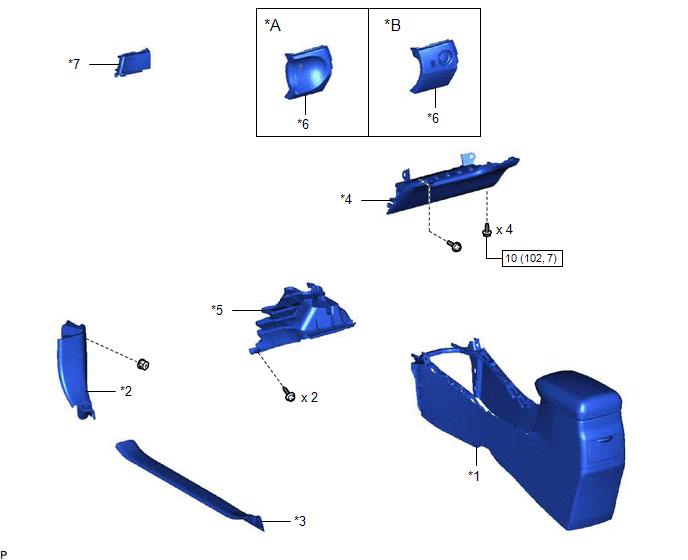

ILUSTRACIÓN

*A

Sin sistema de llave inteligente

*B

Con sistema de llave inteligente

*1

CONJUNTO DE LA CAJA DE LA CONSOLA

*2

PLACA DE GUARNICIÓN DEL LADO IZQUIERDO DEL CUBRETABLEROS

*3

ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA

*4

CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS N° 1

*5

SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

*6

BASE DEL ORIFICIO DEL INTERRUPTOR N° 1

*7

BASE DEL ORIFICIO DEL INTERRUPTOR N° 2

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

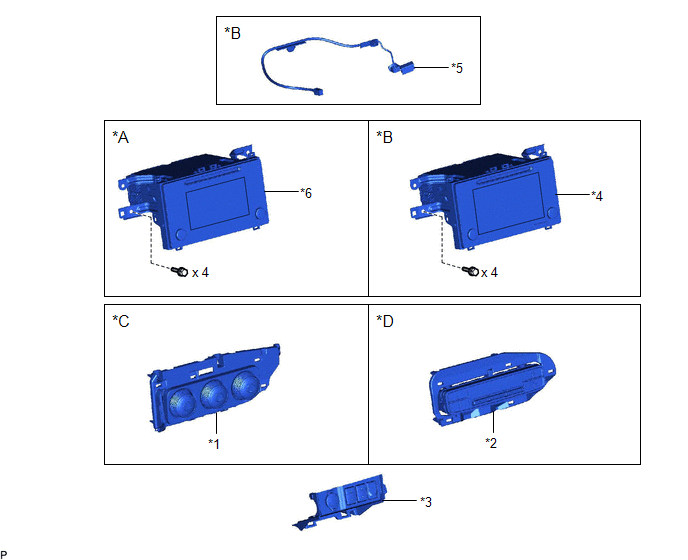

ILUSTRACIÓN

*A

Para tipo con radio y pantalla

*B

Para tipo con receptor de navegación

*C

Para sistema de aire acondicionado manual

*D

Para sistema de aire acondicionado automático

*1

CONJUNTO DEL PANEL DE AIRE ACONDICIONADO

*2

RETÉN CENTRAL DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS CON EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

*3

MOLDURA DE ACABADO CENTRAL INFERIOR DEL PANEL DE INSTRUMENTOS

*4

CONJUNTO DEL RECEPTOR DE NAVEGACIÓN CON SOPORTE

*5

SUBCONJUNTO DEL CABLE DE LA ANTENA DE NAVEGACIÓN N° 1

*6

CONJUNTO DEL RECEPTOR DE RADIO CON SOPORTE

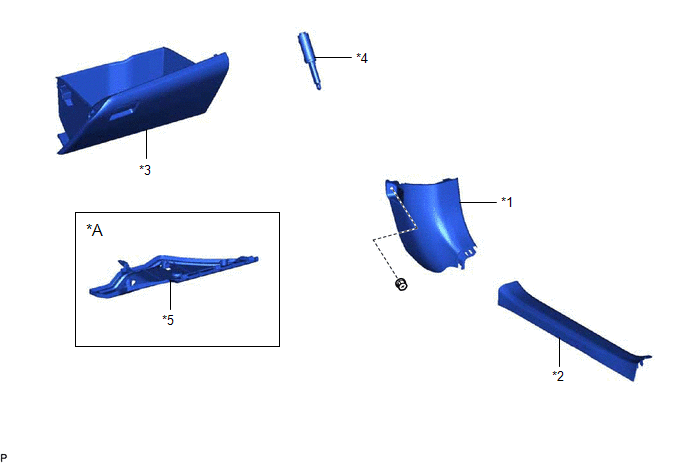

ILUSTRACIÓN

*A

Con cubierta inferior del panel de instrumentos

-

-

*1

PLACA DE GUARNICIÓN DEL LADO DERECHO DEL CUBRETABLEROS

*2

ESTRIBO DE LA PUERTA DELANTERA DERECHA

*3

CONJUNTO DE LA PUERTA DE LA GUANTERA

*4

SUBCONJUNTO DEL TOPE DE LA PUERTA DE LA GUANTERA

*5

SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 2

-

-

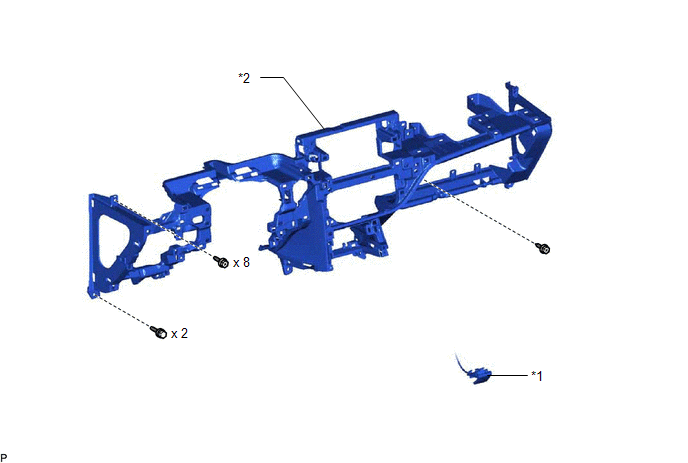

ILUSTRACIÓN

*1

SUBCONJUNTO DE LA PALANCA DE CONTROL DE BLOQUEO DEL CAPÓ

*2

SUBCONJUNTO INFERIOR DEL PANEL DE INSTRUMENTOS

    Medidas De PrecauciÓn

    ExtracciÓn
