Toyota Corolla Manual de Taller: InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

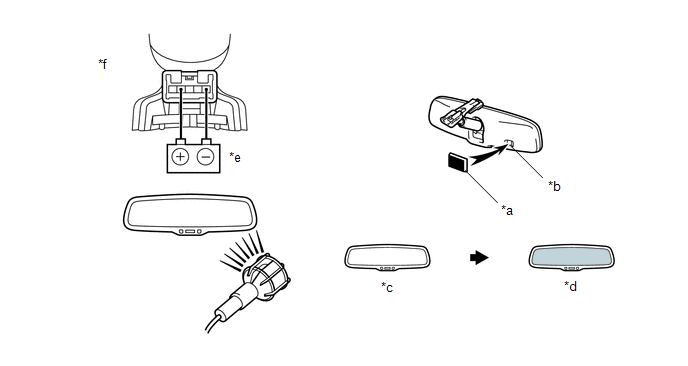

1. INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR (sin Toyota Safety Sense P)

(a) Compruebe el funcionamiento del conjunto del espejo retrovisor interior electrocrómico.

*a

Cinta de color negro

*b

Sensor delantero

*c

Brillante

*d

Oscuro

*e

Batería

*f

Componente no conectado al mazo de cables

(Conjunto del espejo retrovisor interior)

(1) Conecte el cable positivo (+) de la batería al terminal 4, y el cable negativo (-) al terminal 1.

(2) Pulse el interruptor AUTO.

(3) Recubra el sensor delantero con cinta de color negro para que deje de funcionar.

(4) Ilumine el espejo con una luz eléctrica y compruebe que la superficie del retrovisor se oscurece.

OK:

La superficie del espejo se oscurece.

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor interior.

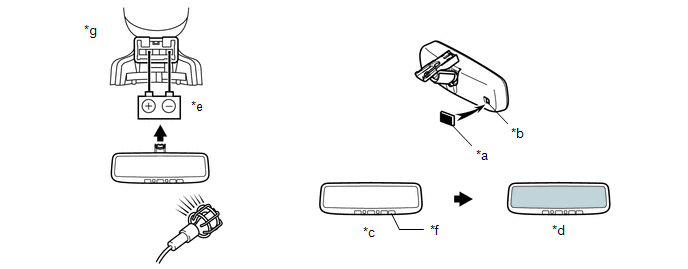

2. INSPECCIONE EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR (con Toyota Safety Sense P)

(a) Compruebe el funcionamiento del conjunto del espejo retrovisor interior electrocrómico.

*a

Cinta de color negro

*b

Sensor delantero

*c

Brillante

*d

Oscuro

*e

Batería

*f

Interruptor de la brújula/EC

*g

Componente no conectado al mazo de cables

(Conjunto del espejo retrovisor interior)

-

-

(1) Conecte el cable positivo (+) de la batería al terminal 4, y el cable negativo (-) al terminal 1.

(2) Pulse el interruptor de la brújula/EC.

(3) Recubra el sensor delantero con cinta de color negro para que deje de funcionar.

(4) Ilumine el espejo con una luz eléctrica y compruebe que la superficie del retrovisor se oscurece.

OK:

La superficie del espejo se oscurece.

Si el resultado no es el especificado, sustituya el conjunto del espejo retrovisor interior.
