INSTALACIÓN

PROCEDIMIENTO

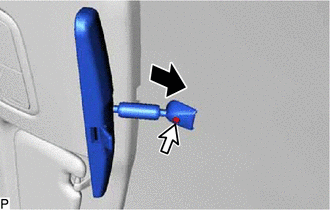

1. INSTALE EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR (sin Toyota Safety Sense P)

(a) Sin espejo EC:

(1) Deslice el conjunto del espejo retrovisor interior como se muestra en la ilustración.

(2) Coloque el conjunto del espejo retrovisor interior con el tornillo mediante una llave de cubo "TORX" T20.

2. INSTALE EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR (sin Toyota Safety Sense P)

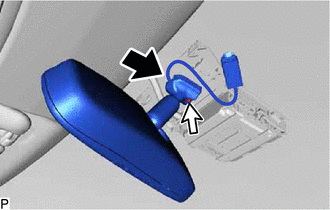

(a) Con espejo EC:

(1) Deslice el conjunto del espejo retrovisor interior como se muestra en la ilustración.

(2) Coloque el conjunto del espejo retrovisor interior con el tornillo mediante una llave de cubo "TORX" T20.

(3) Conecte el conector.

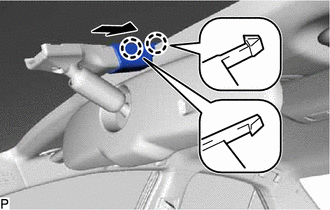

3. INSTALE LA CUBIERTA DEL ESPEJO RETROVISOR INTERIOR (sin Toyota Safety Sense P)

(a) Con espejo EC:

(1) Enganche las 6 garras.

(2) Deslice la cubierta del espejo retrovisor interior y enganche las 2 garras para instalar la cubierta del espejo retrovisor interior como se muestra en la ilustración.

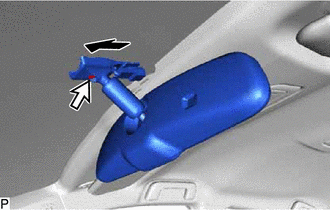

4. INSTALE EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR (con Toyota Safety Sense P)

(a) Sin espejo EC:

(1) Deslice el conjunto del espejo retrovisor interior como se muestra en la ilustración.

(2) Coloque el conjunto del espejo retrovisor interior con el tornillo mediante una llave de cubo "TORX" T20.

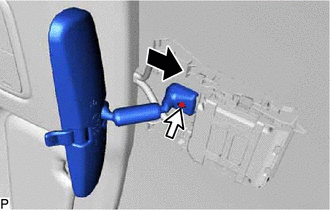

5. INSTALE EL CONJUNTO DEL ESPEJO RETROVISOR INTERIOR (con Toyota Safety Sense P)

(a) Con espejo EC:

(1) Deslice el conjunto del espejo retrovisor interior como se muestra en la ilustración.

(2) Coloque el conjunto del espejo retrovisor interior con el tornillo mediante una llave de cubo "TORX" T20.

(3) Enganche la abrazadera.

(4) Conecte el conector.

6. INSTALE LA CUBIERTA DE RECONOCIMIENTO DELANTERO N° 1 (con Toyota Safety Sense P)

Haga clic aquí

7. INSTALE LA CUBIERTA DE RECONOCIMIENTO DELANTERO N° 2 (con Toyota Safety Sense P)

Haga clic aquí
