Toyota Corolla Manual de Taller: Indicador De Advertencia Del CinturÓn De Seguridad

Toyota Corolla Manual de Taller / Interior del vehículo / CinturÓn De Seguridad / Indicador De Advertencia Del CinturÓn De Seguridad

Componentes

COMPONENTES

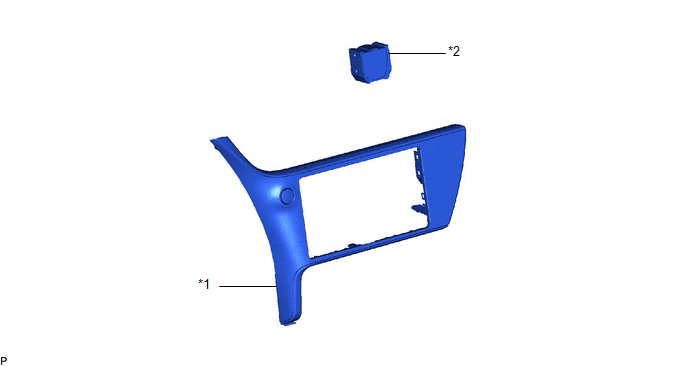

ILUSTRACIÓN

*1

SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*2

INDICADOR DE ADVERTENCIA DEL CINTURÓN DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO)

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

2. EXTRAIGA EL INDICADOR DE ADVERTENCIA DEL CINTURÓN DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO)

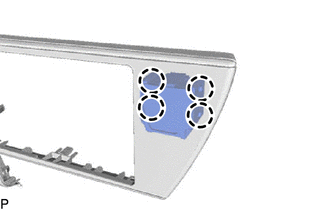

(a) Desenganche las 4 garras y extraiga el indicador de advertencia del cinturón de seguridad (conjunto de las luces testigo).

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LAS LUCES DE TESTIGO

(a) Aplique tensión de la batería al conector como se indica en la siguiente tabla.

OK:

Conexión de la batería

Resultado

Terminal positivo de la batería (+) - Terminal 10

Terminal negativo de la batería (-) - Terminal 1

El indicador de advertencia del cinturón de seguridad del asiento trasero izquierdo se enciende

Terminal positivo de la batería (+) - Terminal 10

Terminal negativo de la batería (-) - Terminal 2

El indicador de advertencia del cinturón de seguridad del asiento trasero central se enciende

Terminal positivo de la batería (+) - Terminal 10

Terminal negativo de la batería (-) - Terminal 3

El indicador de advertencia del cinturón de seguridad del asiento trasero derecho se enciende

Si el resultado no es el especificado, cambie el conjunto del testigo.

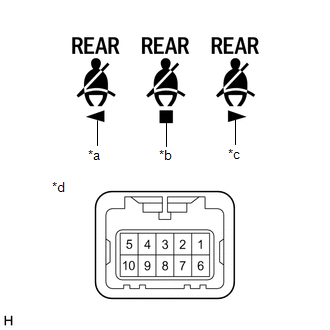

*a

Indicador de advertencia del cinturón de seguridad del asiento trasero (izquierdo)

*b

Indicador de advertencia del cinturón de seguridad del asiento trasero (central)

*c

Indicador de advertencia del cinturón de seguridad del asiento trasero (derecho)

*d

Componente no conectado al mazo de cables

(Conjunto de las luces testigo)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL INDICADOR DE ADVERTENCIA DEL CINTURÓN DE SEGURIDAD (CONJUNTO DE LUCES TESTIGO)

(a) Enganche las 4 garras e instale el indicador de advertencia del cinturón de seguridad (conjunto de luces testigo).

2. INSTALE EL SUBCONJUNTO CENTRAL DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

Haga clic aquí

    InstalaciÓn
