Toyota Corolla Manual de Taller: InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO

(a) Antes de instalar el conjunto del cinturón de seguridad exterior del asiento delantero, revise la función ELR.

AVISO:

No desmonte el retractor.

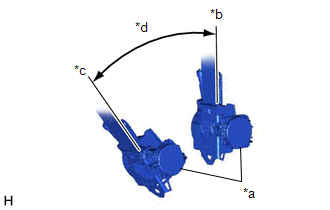

(1) Si la inclinación del retractor es de 15° como máximo, compruebe si el cinturón puede sacarse del retractor. Si la inclinación del retractor es superior a 45°, compruebe si el cinturón queda bloqueado.

Si el resultado no es el especificado, sustituya el conjunto del cinturón de seguridad exterior del asiento delantero.

*a

Retractor

*b

Desbloquear

*c

Bloquear

*d

45°

    ExtracciÓn

    InstalaciÓn
