EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en el lado derecho que en el izquierdo.
• El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

3. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA

Haga clic aquí

4. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA

(a) Desconecte la banda protectora de guarnición de la abertura de la puerta delantera.

5. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA

Haga clic aquí

6. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA

(a) Desconecte la banda protectora de guarnición de la abertura de la puerta trasera.

7. EXTRAIGA LA CUBIERTA DEL ANCLAJE EXTERIOR DEL CINTURÓN DE CADERA

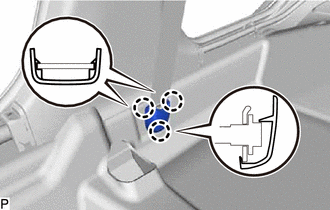

(a) Desenganche las 3 garras para extraer la cubierta del anclaje exterior del cinturón de cadera.

8. DESCONECTE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO

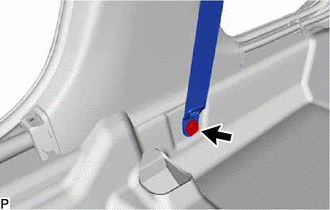

(a) Quite el perno para desconectar el anclaje del piso del conjunto del cinturón de seguridad exterior del asiento delantero.

9. EXTRAIGA EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL

Haga clic aquí

10. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR DEL MONTANTE CENTRAL

Haga clic aquí

11. EXTRAIGA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO

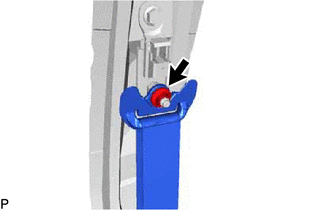

(a) Quite la tuerca y desconecte en anclaje del hombro del conjunto del cinturón exterior del asiento delantero.

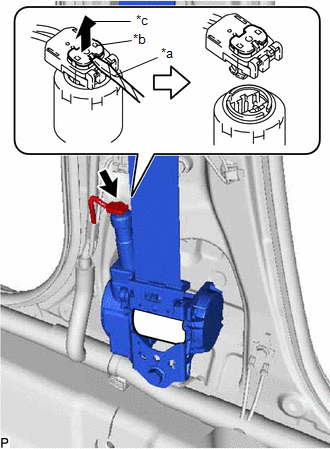

(b) Utilice un destornillador para sacar el botón de bloqueo y liberar el bloqueo, y desconecte el conector del pretensor tal y como se muestra en la ilustración. OBSERVACIÓN: Envuelva con cinta protectora la punta del destornillador antes de utilizarlo.

*a Cinta protectora *b Botón de cierre *c Soltar

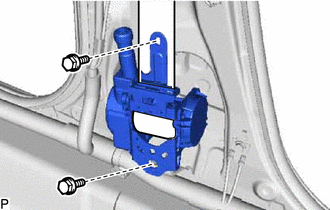

(c) Extraiga los 2 pernos y retire el conjunto del cinturón de seguridad exterior del asiento delantero.

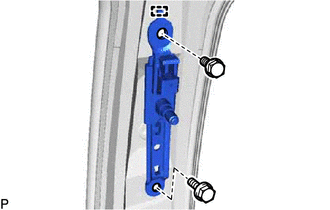

12. EXTRAIGA EL CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL ANCLAJE DEL CINTURÓN DE HOMBRO DELANTERO

(a) Quite los 2 pernos.

(b) Desenganche la guía para extraer el conjunto del dispositivo de ajuste del anclaje del cinturón de hombro delantero.
