EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (con reposacabezas no extraíble) Haga clic aquí 2. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (con reposacabezas extraíble) Haga clic aquí 3. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA IZQUIERDA Haga clic aquí 4. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA DERECHA OBSERVACIÓN: Siga el mismo procedimiento que en el lado izquierdo. 5. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA Haga clic aquí 6. DESCONECTE LA BANDA PROTECTORA DE GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA OBSERVACIÓN: Siga el mismo procedimiento que en el lado izquierdo. 7. EXTRAIGA EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO (para el lado izquierdo) Haga clic aquí 8. EXTRAIGA EL SUBCONJUNTO DE LA BISAGRA DEL RESPALDO TRASERO (para el lado derecho) OBSERVACIÓN: Siga el mismo procedimiento que en el lado izquierdo. 9. EXTRAIGA EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO Haga clic aquí 10. EXTRAIGA EL EMBELLECEDOR LATERAL DEL ASIENTO TRASERO DERECHO OBSERVACIÓN: Siga el mismo procedimiento que en el lado izquierdo. 11. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR LATERAL INTERIOR IZQUIERDO DEL TECHO Haga clic aquí 12. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR INTERIOR DERECHO DEL TECHO OBSERVACIÓN: Siga el mismo procedimiento que en el lado izquierdo. 13. EXTRAIGA LA TAPA DEL ORIFICIO DE LA BANDA DE LA GUARNICIÓN DE LA BANDEJA DE EQUIPAJE Haga clic aquí 14. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE Haga clic aquí 15. EXTRAIGA EL SOPORTE DEL ANCLAJE DE LA CORREA DEL ASIENTO DE SUJECIÓN PARA NIÑOS OBSERVACIÓN: Siga el mismo procedimiento con todos los soportes del anclaje de la correa del asiento de sujeción para niños.

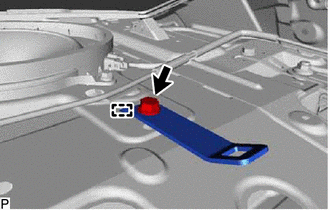

(b) Desenganche la guía y extraiga el soporte del anclaje de la correa del asiento de sujeción para niños. |
