Toyota Corolla Manual de Taller: Componentes

COMPONENTES

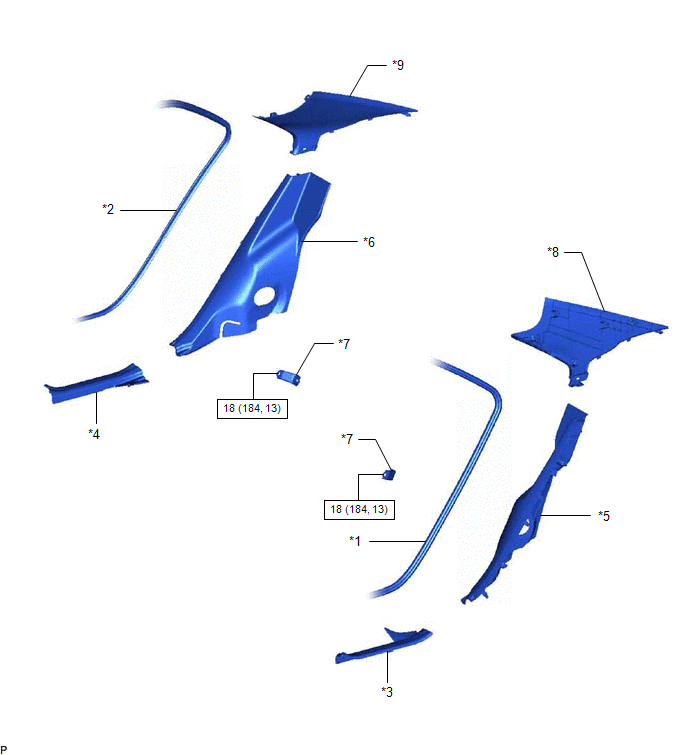

ILUSTRACIÓN

*1

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA

*2

BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA

*3

ESTRIBO DE LA PUERTA TRASERA IZQUIERDA

*4

ESTRIBO DE LA PUERTA TRASERA DERECHA

*5

EMBELLECEDOR LATERAL DEL ASIENTO TRASERO IZQUIERDO

*6

EMBELLECEDOR LATERAL DEL ASIENTO TRASERO DERECHO

*7

SUBCONJUNTO DE LA BISAGRA DEL RESPALDO DEL ASIENTO TRASERO

*8

CONJUNTO DEL EMBELLECEDOR INTERIOR IZQUIERDO DEL LADO DEL TECHO

*9

CONJUNTO DEL EMBELLECEDOR INTERIOR DERECHO DEL LADO DEL TECHO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

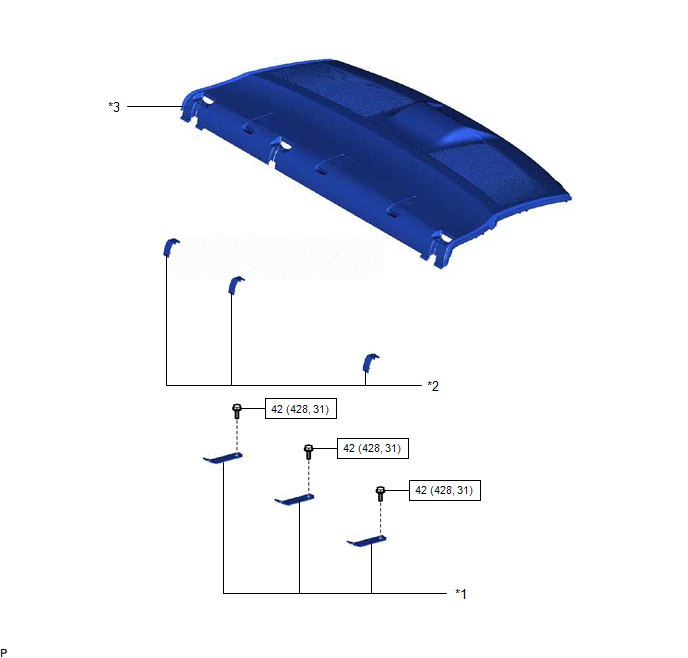

ILUSTRACIÓN

*1

SOPORTE DEL ANCLAJE DE LA CORREA DEL ASIENTO DE SUJECIÓN PARA NIÑOS

*2

TAPA DEL ORIFICIO DE LA BANDA DE LA GUARNICIÓN DE LA BANDEJA DE EQUIPAJE

*3

CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

    Anclaje De La Correa Del Asiento De SujeciÓn Para NiÑos

    ExtracciÓn
