COMPONENTES

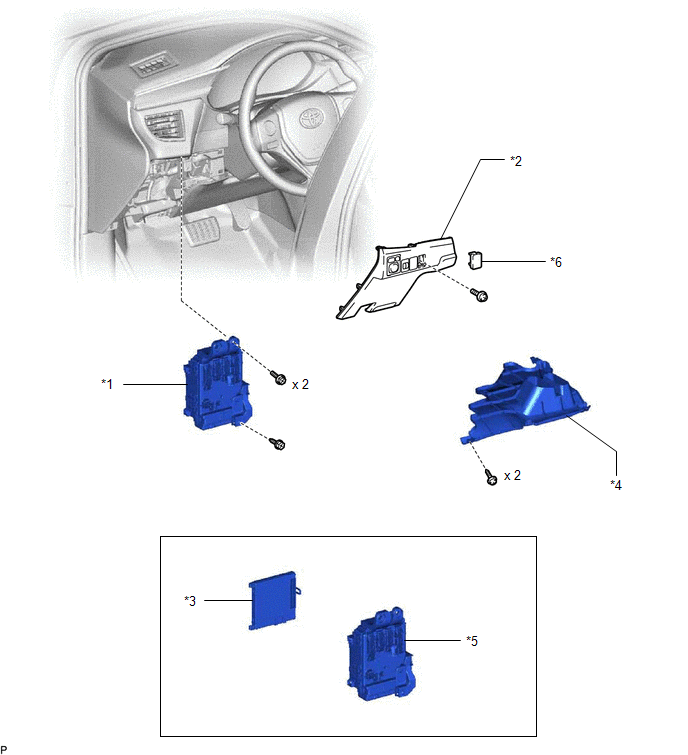

ILUSTRACIÓN

*1

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR Y LA ECU PRINCIPAL DE LA CARROCERÍA

*2

CUBIERTA DE APERTURA DE LA CAJA DE FUSIBLES

*3

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*4

SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

*5

CONJUNTO DEL BLOQUE DE EMPALMES DEL LADO DEL CONDUCTOR

*6

CUBIERTA
    Ecu Principal De La CarrocerÍa

    ExtracciÓn
