Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL GENERADOR

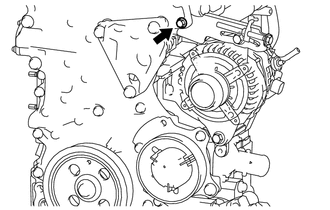

(a) Coloque el soporte de la abrazadera del mazo de cables con el perno.

Torque:

8.4 N·m {86 kgf·cm, 74 in·lbf}

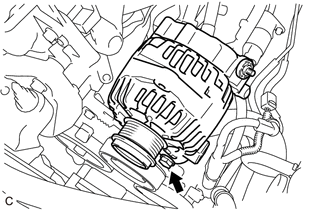

(b) Coloque el conjunto del generador con el perno de forma provisional.

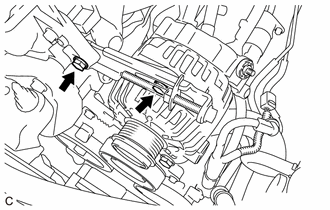

(c) Instale provisionalmente la barra de ajuste con los 2 pernos.

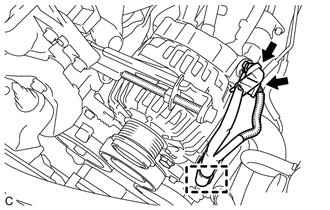

(d) Conecte el conector y enganche la abrazadera del mazo de cables.

(e) Conecte el mazo de cables al terminal B y coloque la tuerca.

Torque:

9.8 N·m {100 kgf·cm, 87 in·lbf}

(f) Coloque la capucha del terminal.

(g) Apriete el perno. Torque: 25 N·m {255 kgf·cm, 18 ft·lbf}

2. INSTALE LA CORREA TRAPEZOIDAL RANURADA

Haga clic aquí

3. COLOQUE LA TAPA DE LA CULATA N° 2

Haga clic aquí

4. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí
