Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

• No sustituya el subconjunto del cable espiral con sensor con la batería conectada y con el interruptor de encendido en posición ON.
• No gire sin el conjunto del volante el subconjunto del cable espiral con sensor con la batería conectada y el interruptor de encendido en la posición ON.
• Asegúrese de que el conjunto del volante está instalado y alineado recto al inspeccionar el sensor de dirección.

PROCEDIMIENTO

1. INSTALE EL INTERRUPTOR BASCULANTE DE CAMBIO (CONJUNTO DEL INTERRUPTOR DEL CAMBIO DE TRANSMISIÓN) (con interruptor basculante de cambio)

(a) Enganche las 5 guías para instalar los 2 interruptores basculantes de cambio (conjuntos del interruptor del cambio de la transmisión) con el cable del interruptor n° 1 en el conjunto del volante.

(b) Enganche la guía en el conjunto del volante de dirección.

(c) Instale los 2 interruptores basculantes de cambio (conjuntos del interruptor del cambio de la transmisión) en el conjunto del volante con 2 tornillos.

Torque:

0.8 N·m {8 kgf·cm, 7 in·lbf}

2. INSTALE EL INTERRUPTOR PRINCIPAL DE CONTROL DE VELOCIDAD DE CRUCERO (con sistema de control de la velocidad de crucero)

Haga clic aquí

3. INSTALE EL CABLE DEL INTERRUPTOR DE CONTROL DE VELOCIDAD DE CRUCERO (con sistema de control de la velocidad de crucero)

(a) Coloque el cable del interruptor de control de la velocidad de crucero.

4. INSTALE EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

Haga clic aquí

5. ALINEE LAS RUEDAS DELANTERAS RECTAS HACIA ADELANTE

6. INSPECCIONE Y AJUSTE EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

Haga clic aquí

7. INSTALE EL CONJUNTO DEL VOLANTE

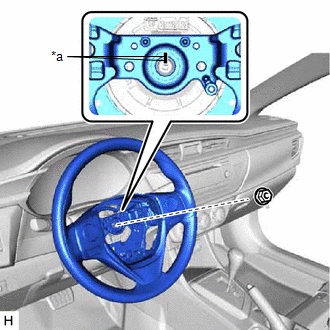

(a) Alinee las marcas de correspondencia del conjunto del volante y el eje principal de la dirección para instalar el conjunto del volante.

*a Marca de correspondencia

(b) Instale la tuerca de fijación del conjunto del volante.

Torque:

50 N·m {510 kgf·cm, 37 ft·lbf}

(c) Conecte cada conector al subconjunto del cable espiral.

8. COMPRUEBE EL PUNTO CENTRAL DEL VOLANTE

9. INSTALE EL CONJUNTO DEL BOTÓN DEL CLAXON

Haga clic aquí
