EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

• No sustituya el subconjunto del cable espiral con sensor con la batería conectada y con el interruptor de encendido en posición ON.
• No gire sin el conjunto del volante el subconjunto del cable espiral con sensor con la batería conectada y el interruptor de encendido en la posición ON.
• Asegúrese de que el conjunto del volante está instalado y alineado recto al inspeccionar el sensor de dirección.

PROCEDIMIENTO

1. ALINEE LAS RUEDAS DELANTERAS RECTAS HACIA ADELANTE

2. EXTRAIGA EL CONJUNTO DEL BOTÓN DEL CLAXON

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL VOLANTE

(a) Extraiga la tuerca de fijación del conjunto del volante.

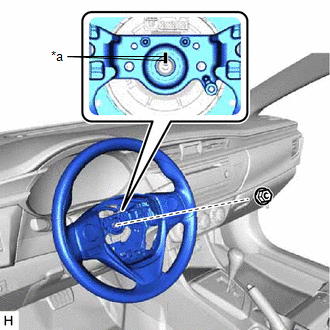

*a Marca de correspondencia

(b) Haga marcas de correspondencia en el conjunto del volante y en el eje principal de la dirección.

(c) Desconecte cada conector del subconjunto del cable espiral.

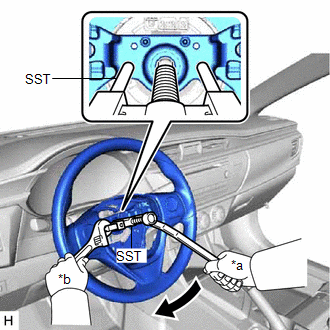

(d) Utilice la SST para extraer el conjunto del volante. SST: 09950-50013 09951-05010 09952-05010 09953-05020 09954-05070 AVISO: Aplique una pequeña cantidad de grasa a las roscas y a la punta de la SST (09953-05020) antes de utilizarla.

*a Girar *b Sujetar

4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

Haga clic aquí

5. EXTRAIGA EL INTERRUPTOR PRINCIPAL DE CONTROL DE VELOCIDAD DE CRUCERO (con sistema de control de la velocidad de crucero)

Haga clic aquí

6. EXTRAIGA EL CABLE DEL INTERRUPTOR DE CONTROL DE VELOCIDAD DE CRUCERO (con sistema de control de la velocidad de crucero)

(a) Extraiga el cable del interruptor de control de la velocidad de crucero.

7. EXTRAIGA EL INTERRUPTOR BASCULANTE DE CAMBIO (CONJUNTO DEL INTERRUPTOR DEL CAMBIO DE TRANSMISIÓN) (con interruptor basculante de cambio)

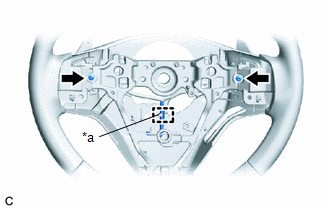

(a) Retire los 2 tornillos del conjunto del volante.

*a Guía

(b) Desenganche la guía del conjunto del volante de dirección.

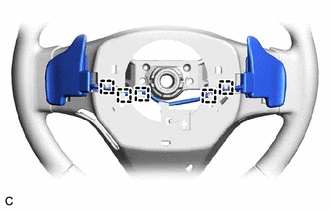

(c) Desenganche las 5 guías y extraiga los 2 interruptores basculantes de cambio (conjuntos del interruptor del cambio de la transmisión) con el cable del interruptor n° 1 del conjunto del volante.
