Toyota Corolla Manual de Taller: Montaje

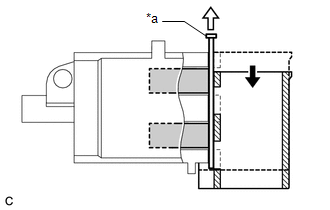

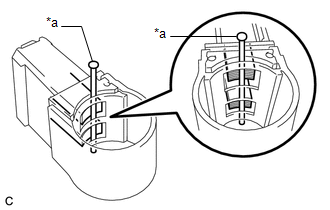

(a) A la vez que introduce 2 escobillas en el conjunto del regulador del generador inserte un pasador de 1.0 mm (0.0394 pulg.) en el conjunto del regulador del generador, tal como se muestra en la ilustración.

*a

Pasador (1.0 mm)

Escobilla

Tapa del conjunto del regulador del generador

Presionar hacia abajo

Tirar

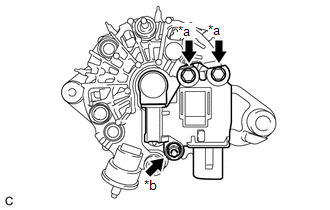

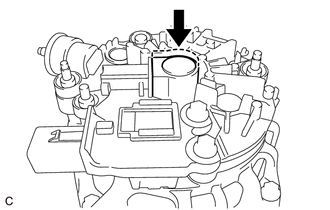

(d) Instale el conjunto del regulador del generador en el conjunto del generador con los 2 pernos y el espárrago prisionero.

Torque:

4.3 N·m {44 kgf·cm, 38 in·lbf}

Pulsar

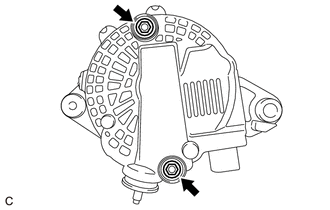

(a) Instale la cubierta del extremo trasero del generador en el conjunto del generador con las 2 tuercas.

Torque:

3.3 N·m {34 kgf·cm, 29 in·lbf}

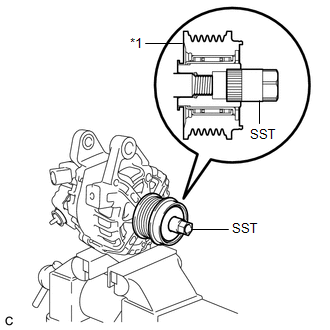

(c) Coloque la SST en la polea del generador con embrague.

SST: 09820-30010

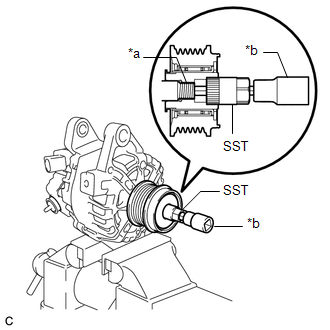

(d) Coloque una llave de cubo "TORX" T50 en el extremo del eje del rotor.

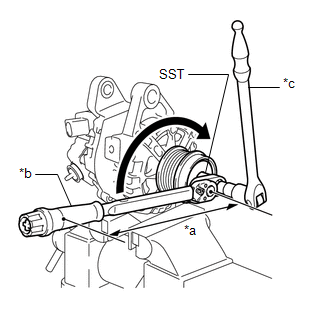

(e) Ajuste la polea del generador con embrague; para ello, gire la SST tal y como se muestra en la ilustración.

Torque:

Par de apriete especificado :

78.5 N·m {800 kgf·cm, 58 ft·lbf}

AVISO:

• Compruebe que el conjunto del generador está bien sujeto en el torno de banco.
• Sujete la llave de cubo T50 "TORX" firmemente durante el funcionamiento.

OBSERVACIÓN:

• Calcule el valor del par de apriete cuando se cambia de punto de apoyo de la llave dinamométrica.

  Haga clic aquí

• Cuando se utiliza una llave para tuercas de unión de 17 mm (longitud del punto de apoyo de 30 mm (1.18 pulg.)) + llave dinamométrica (longitud de punto de apoyo de 400 mm (1.312 pi.)): 73 N*m (744 kgf*cm, 54 lbf*pi.)
