Toyota Corolla Manual de Taller: InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL GENERADOR CON POLEA DE EMBRAGUE

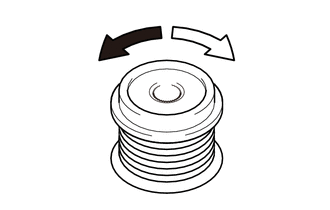

(a) Sujete el centro de la polea del generador con embrague y asegúrese de que el anillo exterior gire en el sentido de las agujas del reloj y no en el sentido contrario.

OK:

El anillo exterior gira en sentido contrario al de las agujas del reloj y no gira en el sentido de las agujas del reloj.

Si el resultado no es el especificado, sustituya el generador con polea de embrague.

Desconectada

Bloquear

2. INSPECCIONE EL CONJUNTO DEL REGULADOR DEL GENERADOR

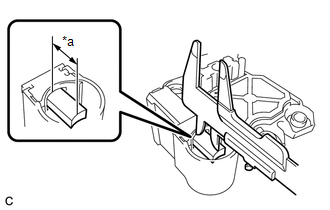

(a) Mida la longitud de las escobillas expuestas con un calibre de nonio.

Longitud estándar de la escobilla expuesta:

10 a 11 mm (0.394 a 0.433 pulg.)

Longitud mínima de la escobilla expuesta:

1.9 mm (0.0748 pulg.)

Si la longitud de la escobilla es inferior al mínimo especificado, sustituya el conjunto del regulador del generador.

*a

Longitud

    Desmontaje

    Montaje
