Toyota Corolla Manual de Taller: Desmontaje

Toyota Corolla Manual de Taller / Fuente de alimentación red / 2zr-fe (baterÍa / Carga) / Generador (para Tipo 115a) / Desmontaje

DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA LA TAPA DE LA POLEA DEL GENERADOR

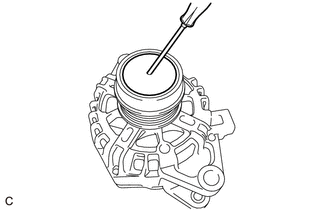

(a) Extraiga del generador con polea de embrague la cubierta de dicha polea.

AVISO:

No reutilice la tapa de la polea del generador.

2. EXTRAIGA EL GENERADOR CON POLEA DE EMBRAGUE

(a) Fije el conjunto del generador a un torno de banco entre placas de aluminio.

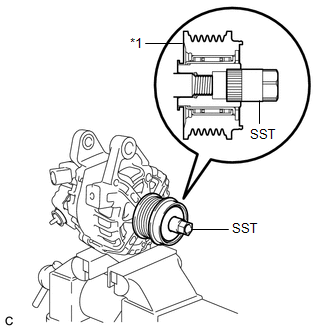

(b) Coloque la SST en la polea del generador con embrague.

SST: 09820-30010

*1

Polea del generador con embrague

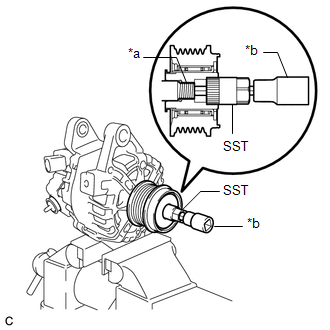

(c) Coloque una llave de cubo "TORX" T50 en el extremo del eje del rotor.

*a

Eje del rotor

*b

Llave de cubo de torsión "TORX" T50

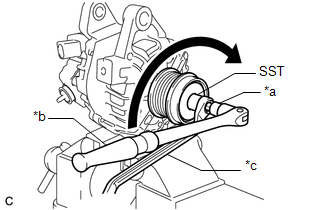

(d) Afloje la polea del generador con embrague girando la llave de cubo "TORX" T50, como se muestra en la ilustración.

AVISO:

  • Compruebe que el conjunto del generador está bien sujeto en el torno de banco.
  • Sujete la SST firmemente durante la operación.

*a

Llave de cubo de torsión "TORX" T50

*b

Girar

*c

Sujetar

(e) Extraiga la SST y la llave de cubo "TORX" T50 de la polea del generador con embrague.

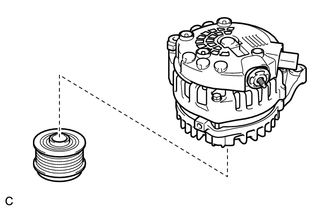

(f) Extraiga el generador con la polea del embrague del eje del rotor.

(g) Extraiga el conjunto del generador del torno de banco.

3. EXTRAIGA LA TAPA DEL EXTREMO TRASERO DEL GENERADOR

(a) Coloque el conjunto del generador en la polea del generador con embrague.

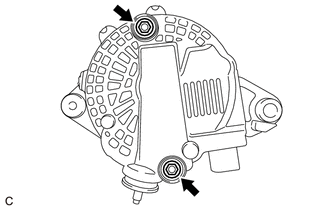

(b) Extraiga del conjunto del generador las 2 tuercas y la cubierta del extremo trasero del generador.

4. EXTRAIGA EL CONJUNTO DEL REGULADOR DEL GENERADOR

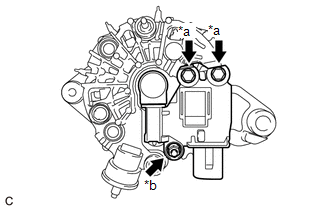

(a) Extraiga del conjunto del generador los 2 pernos, el espárrago prisionero y el conjunto del regulador del generador.

*a

Perno

*b

Espárrago prisionero
