Toyota Corolla Manual de Taller: Circuito de iluminación

DESCRIPCIÓN

Se suministra corriente eléctrica al sistema de iluminación del receptor de navegación y del conjunto del interruptor de la almohadilla del volante cuando el interruptor de control de las luces está en la posición TAIL o HEAD.

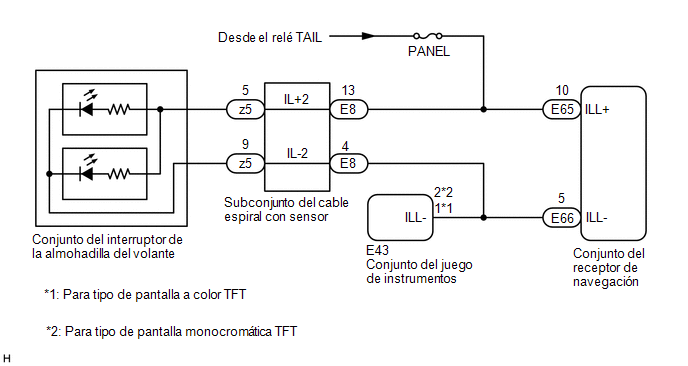

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • El vehículo está equipado con un sistema complementario de sujeción (SRS) que incluye componentes como los airbags. Antes de efectuar el mantenimiento (incluidas la extracción o instalación de piezas), asegúrese de leer todas las advertencias relativas al sistema complementario de sujeción.

    Haga clic aquí

  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

COMPRUEBE LA ILUMINACIÓN

(a) Compruebe si la iluminación del conjunto del receptor de navegación, conjunto del interruptor de la almohadilla del volante, interruptor de control de la calefacción o de otros elementos (interruptor de advertencia de riesgo, interruptor de control de la transmisión, etc.) se enciende cuando el interruptor de control de las luces se gira hasta la posición HEAD o TAIL.

Resultado:

Resultado

Vaya a

La iluminación se enciende para todos los componentes excepto para el conjunto del interruptor de la almohadilla del volante.

A

La iluminación se enciende para todos los componentes excepto para el conjunto del receptor de navegación.

B

La iluminación se enciende solamente para el conjunto del interruptor de la almohadilla del volante.

C

No se enciende ninguna iluminación (conjunto del receptor de navegación, interruptor de advertencia de riesgo, interruptor de control de la calefacción, etc.).

D

B

IR AL PUNTO 5

C

VAYA AL SISTEMA DE MEDIDORES/INDICADORES

D

VAYA AL SISTEMA DE ILUMINACIÓN

A

2.

REVISE EL MAZO DE CABLES Y EL CONECTOR (SEÑAL DE ILUMINACIÓN)

(a) Desconecte el conector E8 del subconjunto del cable espiral con sensor.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E8-13 (IL+2) - Masa de la carrocería

Interruptor de control de las luces en posición TAIL o HEAD

11 a 14 V

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

3.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

(a) Extraiga el conjunto del interruptor de la almohadilla del volante.

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de la almohadilla del volante.

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

OK

4.

INSPECCIONE EL SUBCONJUNTO DE CABLE ESPIRAL CON SENSOR

(a) Extraiga el subconjunto del cable espiral con sensor.

Haga clic aquí

(b) Inspeccione el subconjunto del cable espiral con sensor.

Haga clic aquí

OK

REPARE O REEMPLACE EL MAZO DE CABLES O EL CONECTOR (SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR - CONJUNTO DEL RECEPTOR DE NAVEGACIÓN, CONJUNTO DEL JUEGO DE INSTRUMENTOS)

MAL

SUSTITUYA EL SUBCONJUNTO DE CABLE ESPIRAL CON SENSOR

5.

REVISE EL MAZO DE CABLES Y EL CONECTOR (SEÑAL DE ILUMINACIÓN)

(a) Desconecte el conector E65 del conjunto del receptor de navegación.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

E65-10 (ILL+) - Masa de la carrocería

Interruptor de control de las luces en posición TAIL o HEAD

11 a 14 V

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

6.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE NAVEGACIÓN - CONJUNTO DEL JUEGO DE INSTRUMENTOS)

(a) Desconecte el conector E66 del conjunto del receptor de navegación.

(b) Desenchufe el conector E43 del conjunto del juego de instrumentos.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

*1: Para tipo de pantalla color TFT

*2: Para tipo de pantalla monocromática TFT

E2-5 (ILL-) - E43-1 (ILL-)*1

Siempre

Inferior a 1 Ω

E66-5 (ILL-) - E43-2 (ILL-)*2

Siempre

Inferior a 1 Ω

E66-5 (ILL-) o E43-2 (ILL-) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
