Toyota Corolla Manual de Taller: Circuito del interruptor de la almohadilla del volante

DESCRIPCIÓN

Este circuito envía una señal de funcionamiento desde el interruptor de la almohadilla del volante al conjunto del receptor de navegación.

Si hay un circuito abierto, no se puede utilizar el sistema de audio mediante el conjunto del interruptor de la almohadilla del volante.

Si hay un cortocircuito, se produce la misma situación que cuando se pulsa el interruptor de forma continuada.

Por lo tanto, el conjunto del receptor de navegación no se puede utilizar con el conjunto del interruptor de la almohadilla del volante y el propio conjunto del receptor de navegación tampoco funciona.

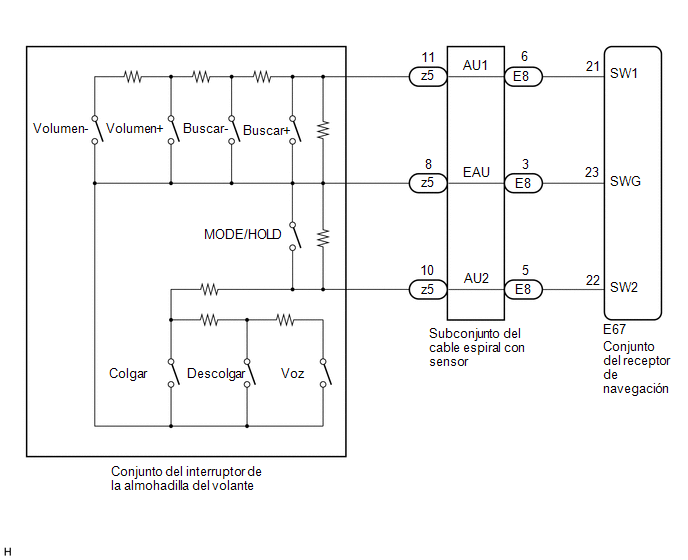

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

El vehículo está equipado con un sistema complementario de sujeción (SRS) que incluye componentes como los airbags. Antes de efectuar el mantenimiento (incluidas la extracción o instalación de piezas), asegúrese de leer todas las advertencias relativas al sistema complementario de sujeción.

Haga clic aquí

PROCEDIMIENTO

(a) Desconecte el conector E67 del conjunto del receptor de navegación.

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

OK

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

(a) Extraiga el conjunto del interruptor de la almohadilla del volante.

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de la almohadilla del volante.

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

OK

(a) Extraiga el subconjunto del cable espiral con sensor.

Haga clic aquí

(b) Inspeccione el subconjunto del cable espiral con sensor.

Haga clic aquí

OK

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CONJUNTO DEL RECEPTOR DE NAVEGACIÓN - SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR)

MAL

SUSTITUYA EL SUBCONJUNTO DE CABLE ESPIRAL CON SENSOR
