Toyota Corolla Manual de Taller: Circuito del interruptor del freno de estacionamiento

DESCRIPCIÓN

Este circuito va desde el conjunto del interruptor del freno de estacionamiento al conjunto del receptor de radio y pantalla.

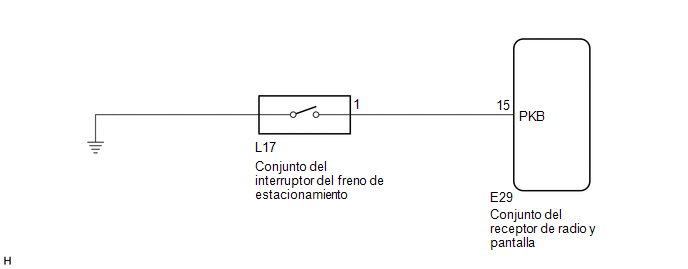

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.	INSPECCIONE EL INDICADOR DE ADVERTENCIA DE LOS FRENOS

(a) Compruebe que el indicador de advertencia del freno se enciende cuando se acciona el freno de estacionamiento y que se apaga al soltarlo.

OK:

El indicador de advertencia del freno funciona como se ha indicado.

MAL

VAYA A CONTROL DE LOS FRENOS / SISTEMA DE CONTROL DINÁMICOS

2.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO - CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA)

(a) Desconecte el conector E29 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector L17 del conjunto del interruptor del freno de estacionamiento.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
E29-15 (PKB) - L17-1	Siempre	Inferior a 1 Ω
E29-15 (PKB) - Masa de la carrocería	Siempre	10 kΩ o superior

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
