Toyota Corolla Manual de Taller: InspecciÓn

Toyota Corolla Manual de Taller / Interior del vehículo / CinturÓn De Seguridad / Conjunto Del CinturÓn De Seguridad Interior Del Asiento Delantero / InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO DERECHO (fabricados por TMMC)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

S8-2 - D-1

Siempre

Inferior a 1 Ω

S8-3 - D-2

Siempre

Inferior a 1 Ω

S8-4 - D-3

Siempre

Inferior a 1 Ω

S8-6 - B-1

Siempre

Inferior a 1 Ω

S8-7 - B-2

Siempre

Inferior a 1 Ω

S8-8 - B-3

Siempre

Inferior a 1 Ω

Si el resultado no es el especificado, sustituya el conjunto del cinturón de seguridad interior del asiento delantero derecho.

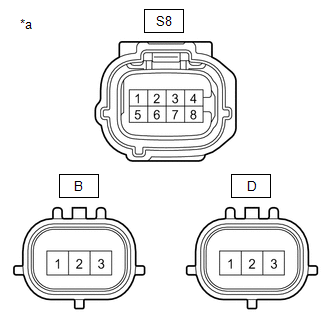

*a

Componente no conectado al mazo de cables

(Conjunto del cinturón de seguridad interior del asiento delantero derecho)
    ExtracciÓn

    InstalaciÓn
