Toyota Corolla Manual de Taller: Terminales De La Ecu

TERMINALES DE LA ECU

OBSERVACIÓN:

Inspeccione desde la parte trasera del conector mientras esté conectado a los componentes.

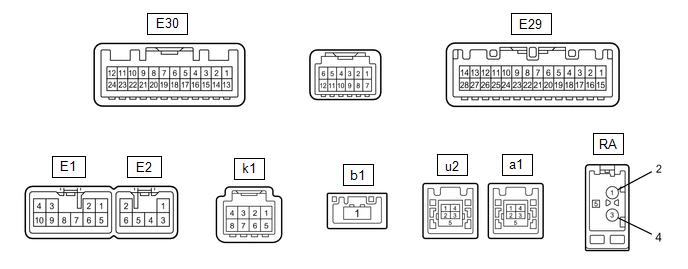

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Especificación

E1-1 (FR+) - E1-7 (GND1)

LG - BR

Señal de sonido (delantera derecha)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con el sonido

E1-2 (FL+) - E1-7 (GND1)

P - BR

Señal de sonido (delantera izquierda)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con el sonido

E1-3 (ACC1) - E1-7 (GND1)

GR - BR

Fuente de alimentación (ACC)

Interruptor de encendido desactivado

Inferior a 1 V

Interruptor de encendido en posición ACC

11 a 14 V

E1-4 (+B1) - E1-7 (GND1)

SB - BR

Fuente de alimentación (+B)

Siempre

11 a 14 V

E1-5 (FR-) - E1-7 (GND1)

L - BR

Señal de sonido (delantera derecha)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con el sonido

E1-6 (FL-) - E1-7 (GND1)

V - BR

Señal de sonido (delantera izquierda)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con el sonido

E1-7 (GND1) - Masa de la carrocería

BR - Masa de la carrocería

Masa

Siempre

Inferior a 1 V

E1-10 (ILL+) - E1-7 (GND1)

G - BR

Señal de iluminación

Interruptor de control de luces en posición OFF

Inferior a 1 V

Interruptor de control de las luces en posición TAIL o HEAD

11 a 14 V

E2-1 (RR+) - E1-7 (GND1)

R - BR

Señal de sonido (trasera derecha)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con el sonido

E2-2 (RL+) - E1-7 (GND1)

B - BR

Señal de sonido (trasera izquierda)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con el sonido

E2-3 (RR-) - E1-7 (GND1)

W - BR

Señal de sonido (trasera derecha)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con el sonido

E2-5 (ILL-) - E1-7 (GND1)

W - BR

Señal de iluminación

Interruptor de control de luces en posición OFF

Inferior a 1 V

Interruptor de control de las luces en posición TAIL o HEAD

Generación de impulsos

E2-6 (RL-) - E1-7 (GND1)

Y - BR

Señal de sonido (trasera izquierda)

El sistema de sonido está funcionando

Se emite una forma de onda sincronizada con el sonido

E29-1 (IG) - E1-7 (GND1)

V - BR

Fuente de alimentación (IG)

Interruptor de encendido desactivado

Inferior a 1 V

Interruptor de encendido en posición ON

11 a 14 V

E29-2 (REV) - E1-7 (GND1)

R - BR

Señal de marcha atrás

Consulte "Comprobación de la señal del vehículo" en Comprobación del funcionamiento

Haga clic aquí

-

E29-4 (MACC) - E1-7 (GND1)

R - BR

Fuente de alimentación del micrófono

Interruptor de encendido desactivado

Inferior a 1 V

Interruptor de encendido en posición ACC

4 a 6 V

E29-5 (MIN+) - E1-7 (GND1)

B - BR

Señal de voz del micrófono

Consulte "Comprobación del micrófono" en Comprobación del funcionamiento

Haga clic aquí

-

E29-6 (SNS2) - E1-7 (GND1)

G - BR

Señal de detección de conexión del micrófono

Siempre

Inferior a 1 V

E29-9 (CANH)

G

Señal de comunicaciones CAN

-

-

E29-10 (CANL)

W

Señal de comunicaciones CAN

-

-

E29-11 (AGND) - Masa de la carrocería

Blindado - Masa de la carrocería

Masa blindada

Siempre

Inferior a 1 V

E29-15 (PKB) - E1-7 (GND1)

B - BR

Señal del freno de estacionamiento

Consulte "Comprobación de la señal del vehículo" en Comprobación del funcionamiento

Haga clic aquí

-

E29-17 (SPD) - E1-7 (GND1)

V - BR

Señal de velocidad del vehículo

Consulte "Comprobación de la señal del vehículo" en Comprobación del funcionamiento

Haga clic aquí

-

E29-18 (SGND) - Masa de la carrocería

Blindado - Masa de la carrocería

Masa blindada

Siempre

Inferior a 1 V

E29-19 (MIN-) - E1-7 (GND1)

W - BR

Señal de voz del micrófono

Consulte "Comprobación del micrófono" en Comprobación del funcionamiento

Haga clic aquí

-

E29-21 (SW1) - E29-23 (SWG)

SB - B

Señal del interruptor de la almohadilla del volante

Ningún interruptor pulsado

2.97 a 3.56 V

Interruptor Seek+ pulsado

0.27 a 0.35 V

Interruptor Seek- pulsado

0.86 a 1.03 V

Interruptor VOL+ pulsado

1.51 a 1.79 V

Interruptor Volume- pulsado

2.22 a 2.66 V

E29-22 (SW2) - E29-23 (SWG)

R - B

Señal del interruptor de la almohadilla del volante

Ningún interruptor pulsado

2.97 a 3.56 V

Interruptor MODE/HOLD pulsado

0.27 a 0.35 V

Interruptor Colgar pulsado

0.86 a 1.03 V

Interruptor Descolgar pulsado

1.51 a 1.79 V

Interruptor de voz pulsado

2.22 a 2.66 V

E29-23 (SWG) - E1-7 (GND1)

B - BR

Masa del interruptor de la almohadilla del volante

Siempre

Inferior a 1 V

E29-25 (ADPG) - E1-7 (GND1)

SB - BR

Señal de detección de conexión de dispositivo externo

Dispositivo externo conectado

Inferior a 1 V

El dispositivo externo no está conectado

2.1 a 3 V

E29-26 (VAR+) - E29-27 (VA-)

W - R

Señal de sonido (derecha)

Se está reproduciendo desde un dispositivo externo (cuando se utiliza una clavija estéreo)

Se emite una forma de onda sincronizada con el sonido

E29-27 (VA-) - E1-7 (GND1)

R - BR

Masa

Siempre

Inferior a 1 V

E29-28 (VAL+) - E29-27 (VA-)

B - R

Señal de sonido (izquierda)

Se está reproduciendo desde un dispositivo externo (cuando se utiliza una clavija estéreo)

Se emite una forma de onda sincronizada con el sonido

E30-3 (CNH1)*2

R

Señal de comunicación del bus local

-

-

E30-4 (CNL1)*2

SB

Señal de comunicación del bus local

-

-

E30-11 (CA+) - E1-7 (GND1)

R - BR

Fuente de alimentación de la cámara de televisión

Interruptor de encendido en posición ACC

5.5 a 7.05 V

E30-12 (V+) - E1-7 (GND1)

B - BR

Señal de vídeo

Interruptor de encendido en posición ON

Palanca de cambios en R

La lente de la cámara no está cubierta, muestra una imagen

Generación de impulsos

(Consulte la forma de onda 1)

Interruptor de encendido en posición ON

Palanca de cambios en R

La lente de la cámara está cubierta, la pantalla está negra

Generación de impulsos

(Consulte la forma de onda 2)

E30-23 (CGND) - Masa de la carrocería

Blindado - Masa de la carrocería

Masa blindada

Siempre

Inferior a 1 V

E30-24 (V-) - E1-7 (GND1)

W - BR

Masa

Siempre

Inferior a 1 V

u2-1 (USV1)

-

Fuente de alimentación

-

-

u2-2 (US1-)

-

Señal de datos

-

-

u2-3 (US1+)

-

Señal de datos

-

-

u2-4 (UGD1)

-

Masa

-

-

u2-5 (USG1)

-

Masa blindada

-

-

k1-3 (ACC2) - E1-7 (GND1)*1

Y - BR

Fuente de alimentación (ACC)

Interruptor de encendido desactivado

Inferior a 1 V

Interruptor de encendido en posición ACC

11 a 14 V

k1-4 (+B2) - E1-7 (GND1)*1

R - BR

Fuente de alimentación (+B)

Siempre

11 a 14 V

k1-8 (GND2) - Masa de la carrocería*1

B - Masa de la carrocería

Masa

Siempre

Inferior a 1 V

a1-1 (USV4)*1

-

Fuente de alimentación

-

-

a1-2 (US4-)*1

-

Señal de datos

-

-

a1-3 (US4+)*1

-

Señal de datos

-

-

a1-4 (UGD4)*1

-

Masa

-

-

a1-5 (USG4)*1

-

Masa blindada

-

-

b1-1 (LV1)*1

-

Señal de comunicación LVDS

-

-

RA-5 (ANT+) - E1-7 (GND1)

- - BR

Fuente de alimentación de la antena

Interruptor de encendido en posición ACC

Interruptor de la radio encendido y FM o AM seleccionada

11 a 14 V

  • *1: Con sistema SDARS

    *2: Para conjunto del juego de instrumentos con tipo de pantalla color TFT y interruptor "APPS"

(a) Referencia (onda del osciloscopio):

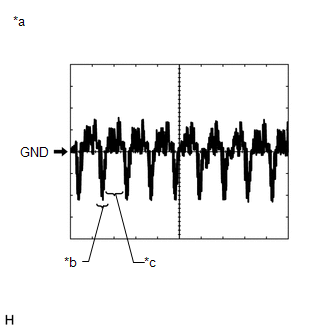

(1) Forma de onda 1 (la lente de la cámara no está cubierta, muestra una imagen)

Elemento

Contenido

Terminal de medición

E30-12 (V+) - E1-7 (GND1)

Configuración de medición

200 mV/DIV., 50 µs/DIV.

Estado

Interruptor de encendido en posición ON, palanca de cambios en R

OBSERVACIÓN:

  • La forma de onda de vídeo cambia según la imagen enviada por el conjunto de la cámara de televisión.
  • Cuando se coloca el interruptor de encendido en la posición ACC, la forma de onda de vídeo se emite constantemente.

*a

Forma de onda 1 (la lente de la cámara no está cubierta, muestra una imagen)

*b

Señal de sincronización

*c

Forma de onda de vídeo

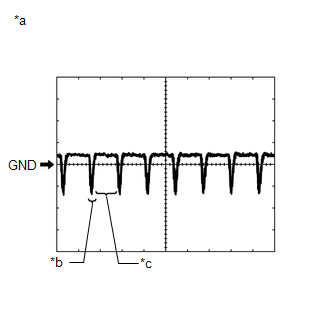

(2) Forma de onda 2 (la lente de la cámara está cubierta, la pantalla está negra)

Elemento

Contenido

Terminal de medición

E30-12 (V+) - E1-7 (GND1)

Configuración de medición

200 mV/DIV., 50 µs/DIV.

Estado

Interruptor de encendido en posición ON, palanca de cambios en R

OBSERVACIÓN:

  • La forma de onda de vídeo cambia según la imagen enviada por el conjunto de la cámara de televisión.
  • Cuando se coloca el interruptor de encendido en la posición ACC, la forma de onda de vídeo se emite constantemente.

*a

Forma de onda 2 (la lente de la cámara está cubierta, la pantalla está negra)

*b

Señal de sincronización

*c

Forma de onda de vídeo

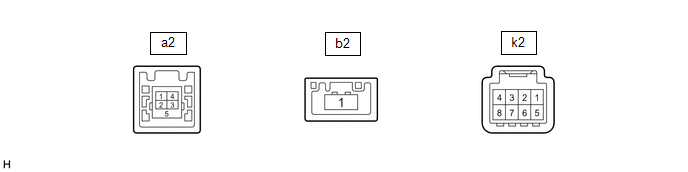

CONJUNTO DEL SINTONIZADOR DE COMPONENTES ESTÉREO (con sistema SDARS)

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

k2-3 (ACC2) - k2-8 (GND2)

Y - B

Fuente de alimentación (ACC)

Interruptor de encendido desactivado

Inferior a 1 V

Interruptor de encendido en posición ACC

11 a 14 V

k2-4 (+B2) - k2-8 (GND2)

R - B

Fuente de alimentación (+B)

Siempre

11 a 14 V

k2-8 (GND2) - Masa de la carrocería

B - Masa de la carrocería

Masa

Siempre

Inferior a 1 V

a2-1 (USV4)

-

Fuente de alimentación

-

-

a2-2 (US4-)

-

Señal de datos

-

-

a2-3 (US4+)

-

Señal de datos

-

-

a2-4 (UGD4)

-

Masa

-

-

a2-5 (USG4)

-

Masa blindada

-

-

b2-1 (LV1)

-

Señal de comunicación LVDS

-

-

CONJUNTO DEL JUEGO DE INSTRUMENTOS
