Toyota Corolla Manual de Taller: Caja De CÓdigos Id

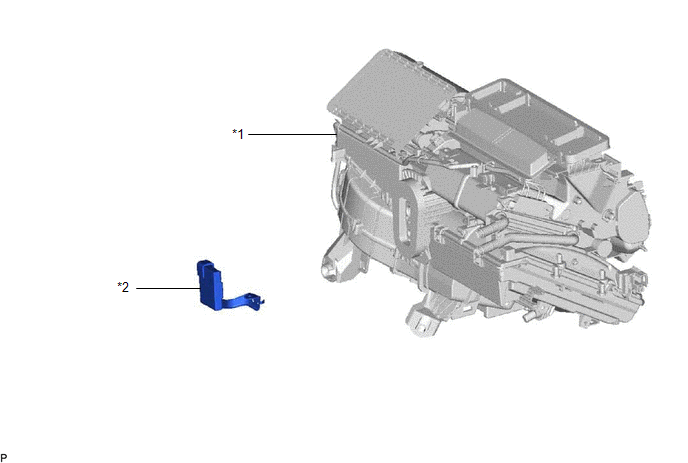

Componentes COMPONENTES ILUSTRACIÓN
ExtracciÓn EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL CONJUNTO DE LA UNIDAD DE AIRE ACONDICIONADO Haga clic aquí 2. EXTRAIGA LA CAJA DE CÓDIGOS ID (ECU DEL CÓDIGO DEL INMOVILIZADOR)

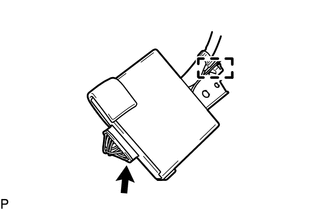

(b) Desconecte el conector para extraer la caja de códigos ID (ECU del código del inmovilizador). InstalaciÓn INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN AVISO: Antes de sustituir la caja de códigos ID (ECU del código del inmovilizador), consulte Registro. Haga clic aquí PROCEDIMIENTO 1. COLOQUE LA CAJA DE CÓDIGOS ID (ECU DEL CÓDIGO DEL INMOVILIZADOR) (a) Conecte el conector para instalar la caja de códigos ID (ECU del código del inmovilizador). (b) Enganche la abrazadera. 2. INSTALE EL CONJUNTO DE LA UNIDAD DE AIRE ACONDICIONADO Haga clic aquí |
.
