Toyota Corolla Manual de Taller: Conjunto Del Claxon De Seguridad

Componentes

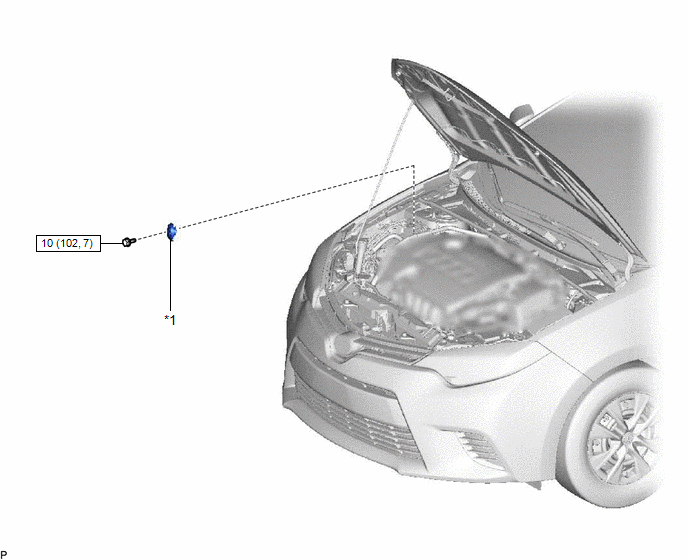

COMPONENTES

ILUSTRACIÓN

*1

CONJUNTO DEL CLAXON DE SEGURIDAD

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

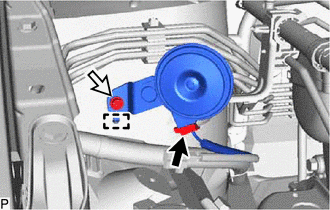

1. EXTRAIGA EL CONJUNTO DEL CLAXON DE SEGURIDAD

(a) Desconecte el conector.

(b) Extraiga el perno.

(c) Desenganche la guía y extraiga el conjunto del claxon de seguridad.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL CLAXON DE SEGURIDAD

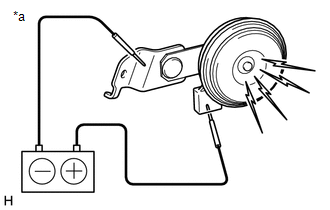

(a) Compruebe el funcionamiento del conjunto del claxon de seguridad.

OK:

Conexión de la batería

Valor especificado

Terminal positivo (+) de la batería → Terminal 1

Suena el conjunto del claxon de seguridad

Terminal negativo (-) de la batería → Cuerpo del claxon

Si el resultado no es el especificado, reemplace el conjunto del claxon de seguridad.

*a

Componente no conectado al mazo de cables

(Conjunto del claxon de seguridad)

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL CLAXON DE SEGURIDAD

(a) Enganche la guía e instale el conjunto del claxon de seguridad con el perno.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

(b) Conecte el conector.
