COMPROBACIÓN DEL FUNCIONAMIENTO
COMPROBACIÓN DEL INTERRUPTOR DEL VOLANTE Y EL PANEL
OBSERVACIÓN:
- Los interruptores del panel del conjunto del receptor de radio y pantalla
y los interruptores del volante se comprueban en el siguiente procedimiento.
- El dispositivo del vehículo real puede no coincidir con el que se muestra
en las ilustraciones, según las opciones y la configuración. Por tanto, es posible
que algunos de los componentes detallados no se correspondan exactamente con
los de la pantalla del vehículo real.
(a) Entre en el modo de diagnóstico.
Haga clic aquí

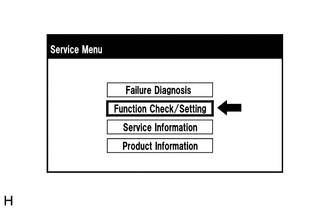

(b) Seleccione "Function Check/Setting" en la pantalla "Service Menu".

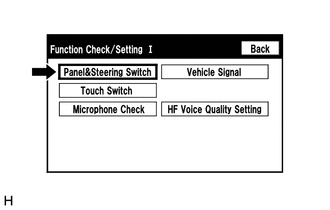

(c) Seleccione "Panel &Steering Switch" en la pantalla "Function Check/Setting
I".

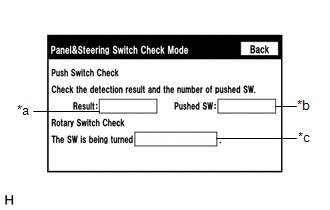

(d) Modo de comprobación del funcionamiento de los botones del panel y de la
dirección
 Descripción de la pantalla
|
Visualización
|
Contenido
|
|
*a: Switch condition
|
Se muestra "Pushed" cuando se pulsa el interruptor.
|
|
*b: Number of switches pushed
|
- Se muestra el número de interruptores pulsados simultáneamente.
- Si se pulsan más de 3 interruptores a la vez, se muestra "More than
3".
- Si se pulsan 4 interruptores o más a la vez, se muestra "More than
3"
|
|
*c: Rotary switch direction
|
Se visualiza la dirección del interruptor rotatorio.
|
(1) Accione cada interruptor y compruebe que las condiciones del interruptor
se muestran correctamente.
AVISO:
Cuando se mantiene pulsado el interruptor "SETUP" o "APPS" durante 3 segundos
o más, se cancela el modo de diagnóstico.
COMPROBACIÓN DEL FUNCIONAMIENTO DE LOS BOTONES TÁCTILES
OBSERVACIÓN:
- Los botones táctiles de la pantalla se comprueban en el siguiente procedimiento.
- El dispositivo del vehículo real puede no coincidir con el que se muestra
en las ilustraciones, según las opciones y la configuración. Por tanto, es posible
que algunos de los componentes detallados no se correspondan exactamente con
los de la pantalla del vehículo real.
(a) Entre en el modo de diagnóstico.
Haga clic aquí
(b) Seleccione "Function Check/Setting" en la pantalla "Service Menu".

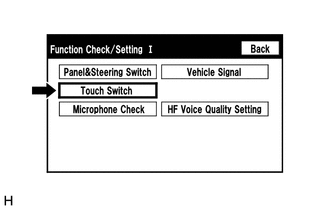

(c) Seleccione "Touch Switch" en la pantalla "Function Check/Setting I".
(d) Comprobación del funcionamiento de los botones táctiles

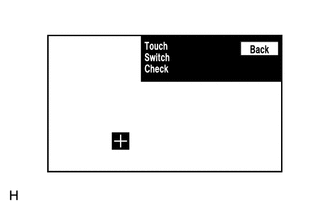

(1) Toque cualquier punto de la superficie de la pantalla para realizar la comprobación,
mientras se muestra la pantalla de comprobación de botones táctiles "Touch Switch
Check".
OBSERVACIÓN:
- La marca "+" visualizada indica la zona táctil de la pantalla.
- Esta marca "+" permanece en la pantalla incluso después de retirar el dedo.
INSPECCIONE EL MICRÓFONO
OBSERVACIÓN:
- El micrófono y nivel de entrada del micrófono se comprueban en el siguiente
procedimiento.
- El dispositivo del vehículo real puede no coincidir con el que se muestra
en las ilustraciones, según las opciones y la configuración. Por tanto, es posible
que algunos de los componentes detallados no se correspondan exactamente con
los de la pantalla del vehículo real.
(a) Entre en el modo de diagnóstico.
Haga clic aquí
(b) Seleccione "Function Check/Setting" en la pantalla "Service Menu".

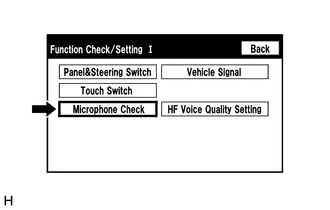

(c) Seleccione "Microphone Check" en la pantalla "Function Check/Setting I".

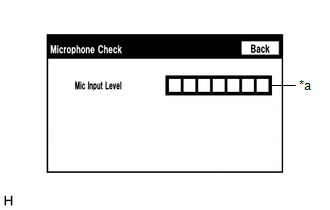

(d) Microphone Check
Descripción de la pantalla
|
Visualización
|
Contenido
|
|
*a: Microphone input level meter
|
Controla el nivel de entrada del micrófono cada 0.1 segundos y muestra
los resultados en 8 niveles distintos.
|
(1) Cuando hable al micrófono, compruebe que el nivel de entrada del indicador
del micrófono varíe de acuerdo con el nivel de entrada.
OBSERVACIÓN:
El micrófono está activo en todo momento cuando se muestra esta pantalla.
COMPROBACIÓN DE LA SEÑAL DEL VEHÍCULO
OBSERVACIÓN:
- Las señales del vehículo recibidas por el conjunto del receptor de radio
y pantalla se comprueban en el siguiente procedimiento.
- El dispositivo del vehículo real puede no coincidir con el que se muestra
en las ilustraciones, según las opciones y la configuración. Por tanto, es posible
que algunos de los componentes detallados no se correspondan exactamente con
los de la pantalla del vehículo real.
(a) Entre en el modo de diagnóstico.
Haga clic aquí
(b) Seleccione "Function Check/Setting" en la pantalla "Service Menu".

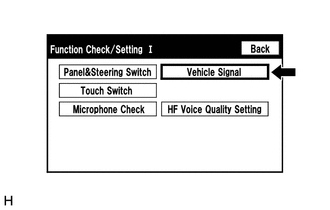

(c) Seleccione "Vehicle Signal" en la pantalla "Function Check/Setting I".

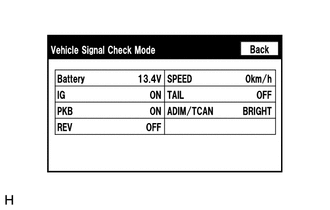

(d) Modo de comprobación de la señal del vehículo
 Descripción de la pantalla
|
Visualización
|
Contenido
|
|
Battery
|
Se muestra la tensión de la batería.
|
|
IG
|
Se visualiza el estado ON/OFF del interruptor de encendido.
|
|
PKB
|
Se muestra el estado ON/OFF del freno de estacionamiento.
|
|
REV
|
Se visualiza el estado ON/OFF de la señal de marcha atrás.
|
|
SPEED
|
Se muestra la velocidad del vehículo en km/h.
|
|
TAIL
|
Se muestra el estado ON/OFF de la señal TAIL (interruptor de control
de las luces).
|
|
ADIM/TCAN
|
Se muestra el estado de iluminación DIM (con)/BRIGHT (sin).
|
OBSERVACIÓN:
- Solo se visualizan los elementos que envían señales del vehículo.
- Esta pantalla muestra la entrada de señales del vehículo en el conjunto
del receptor de radio y pantalla.
- Esta pantalla se actualiza una vez por segundo.
(1) Cuando se visualice la pantalla "Vehicle Signal Check Mode", compruebe el
estado de todas las señales del vehículo.
COMPRUEBE EL AJUSTE DE LA CALIDAD DE VOZ DE MANOS LIBRES
OBSERVACIÓN:
- La calidad de la voz del manos libres de un teléfono compatible con "Bluetooth"
puede ajustarse con el siguiente procedimiento.
- El dispositivo del vehículo real puede no coincidir con el que se muestra
en las ilustraciones, según las opciones y la configuración. Por tanto, es posible
que algunos de los componentes detallados no se correspondan exactamente con
los de la pantalla del vehículo real.
(a) Entre en el modo de diagnóstico.
Haga clic aquí
(b) Seleccione "Function Check/Setting" en la pantalla "Service Menu".

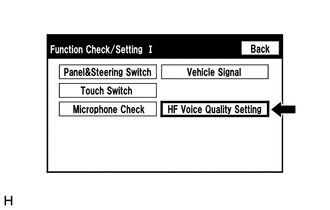

(c) Seleccione "HF Voice Quality Setting" en la pantalla "Function Check/Setting
I".

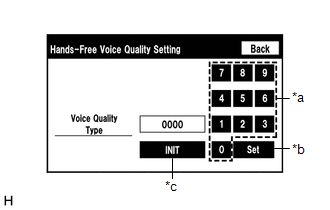

(d) Ajuste de la calidad de voz del sistema manos libres
|
*a
|
Teclado numérico
|
|
*b
|
Botón de ajuste
|
|
*c
|
Botón de reinicio
|
(1) Si es necesario, consulte la tabla siguiente para ajustar la calidad de voz
con el teclado numérico.
(2) Al realizar las ajustes, emplee el teclado numérico en pantalla para introducir
el tipo de calidad de voz en función de lo indicado en la tabla.
Ajustes
|
Parámetro
|
Fenómeno de referencia
|
Tipo de calidad de voz
|
Efectos positivos del cambio de calidad de voz
|
Efectos negativos del cambio de calidad de voz
|
|
A
(Ruido)
|
La otra parte escucha mucho ruido de fondo cuando le está escuchando
a usted.
|
1000
|
Se reduce la cantidad de ruido de fondo que la otra parte escucha cuando
le está escuchando a usted.
|
Podría reducirse temporalmente el volumen de la voz que la otra parte
escucha cuando le está escuchando a usted.
|
|
B
(Ruido)
|
La otra parte escucha mucho ruido de fondo cuando le está escuchando
a usted.
|
2000
|
Se reduce bruscamente la cantidad de ruido de fondo que la otra parte
escucha cuando le está escuchando a usted.
|
Podría reducirse temporalmente el volumen de la voz que la otra parte
escucha cuando le está escuchando a usted.
|
|
C
(Echo)
|
La persona con la que se habla escucha un eco débil.
|
0100
|
Se reduce el eco (nivel bajo).
|
La calidad del sonido de la persona con la que se habla se ve perjudicada
(nivel bajo).
|
|
D
(Echo)
|
La persona con la que se habla escucha un eco fuerte.
|
0200
|
Se reduce el eco (nivel alto).
|
La calidad del sonido de la persona con la que se habla se ve perjudicada
(nivel alto).
|
Ajustes (cuando coinciden varios fenómenos)
|
Parámetro
|
Fenómeno de referencia
|
Tipo de calidad de voz
|
Efectos positivos del cambio de calidad de voz
|
Efectos negativos del cambio de calidad de voz
|
|
A+C
|
La otra parte escucha mucho ruido de fondo y eco débil cuando le está
escuchando a usted.
|
1100
|
- Se reduce la cantidad de ruido de fondo que la otra parte escucha
cuando le está escuchando a usted.
- Se reduce el eco (nivel bajo).
|
- Es posible que el volumen de la voz descienda en ocasiones.
- La calidad del sonido de la persona con la que se habla se ve perjudicada
(nivel bajo).
|
|
A+D
|
La otra parte escucha mucho ruido de fondo y eco fuerte cuando le está
escuchando a usted.
|
1200
|
- Se reduce la cantidad de ruido de fondo que la otra parte escucha
cuando le está escuchando a usted.
- Se reduce el eco (nivel alto).
|
- Es posible que el volumen de la voz descienda en ocasiones.
- La calidad del sonido de la persona con la que se habla se ve perjudicada
(nivel alto).
|
|
B+C
|
La otra parte escucha mucho ruido de fondo y eco débil cuando le está
escuchando a usted.
|
2100
|
- Se reduce bruscamente la cantidad de ruido de fondo que la otra
parte escucha cuando le está escuchando a usted.
- Se reduce el eco (nivel bajo).
|
- Es posible que el volumen de la voz descienda en ocasiones.
- La calidad del sonido de la persona con la que se habla se ve perjudicada
(nivel bajo).
|
|
B+D
|
La otra parte escucha mucho ruido de fondo y eco fuerte cuando le está
escuchando a usted.
|
2200
|
- Se reduce bruscamente la cantidad de ruido de fondo que la otra
parte escucha cuando le está escuchando a usted.
- Se reduce el eco (nivel alto).
|
- Es posible que el volumen de la voz descienda en ocasiones.
- La calidad del sonido de la persona con la que se habla se ve perjudicada
(nivel alto).
|
OBSERVACIÓN:
- El valor predeterminado es "0000".
- Los ajustes se aplicarán cuando se seleccione el botón de ajuste.
- Si se introducen valores del tipo de calidad de voz que no están en la tabla,
el ajuste no se aplicará y es posible que no se obtenga un efecto positivo.
- Si la calidad de las llamadas telefónicas disminuye debido al cambio de
ajustes, devuelva los ajustes a "0000" pulsando el interruptor "INIT".
INSPECCIÓN DE LOS ALTAVOCES
OBSERVACIÓN:
- Esta función se utiliza para comprobar el cableado de los altavoces y si
los altavoces funcionan correctamente.
- El dispositivo del vehículo real puede no coincidir con el que se muestra
en las ilustraciones, según las opciones y la configuración. Por tanto, es posible
que algunos de los componentes detallados no se correspondan exactamente con
los de la pantalla del vehículo real.
(a) Active el modo de audio y reproduzca cualquier fuente de audio.
OBSERVACIÓN:
Esta fuente de audio se utilizará para la comprobación de los altavoces.
(b) Entre en el modo de diagnóstico.
Haga clic aquí

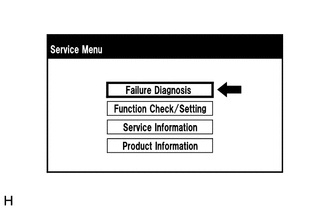

(c) Seleccione "Failure Diagnosis" en la pantalla "Service Menu".

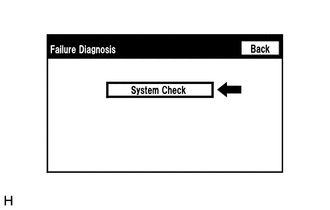

(d) Seleccione "System Check" en la pantalla "Failure Diagnosis".

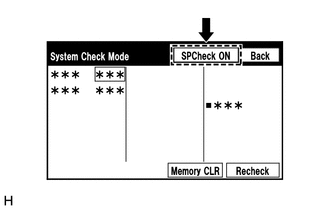

(e) Seleccione "SP Check ON" desde la pantalla "System Check Mode".
(f) Inspeccione el cableado de los altavoces y que los altavoces funcionen correctamente.
OBSERVACIÓN:
- Asegúrese de que cada altavoz emita sonido desde la fuente de audio seleccionada.
- "SP Check OFF" aparece durante la comprobación de los altavoces.
- Se puede oír el sonido desde los altavoces del vehículo en orden comenzando
desde un altavoz del lado delantero.
- Es posible que suene más a un altavoz de forma simultánea en función del
cableado de los altavoces.
(g) Deja de sonar cuando se cumple alguna de las siguientes situaciones:
(1) Se pulse el interruptor "SP Check OFF".
(2) El interruptor de encendido está apagado.
(3) Se desactiva el modo de diagnóstico.
(4) Se cambia la pantalla a otra pantalla.
(5) Se desactiva el modo de audio.
COMPRUEBE EL HISTORIAL DE ERRORES DEL SOFTWARE
OBSERVACIÓN:
Esta función se utiliza para comprobar la causa cuando se apaga la pantalla del
conjunto del receptor de radio y pantalla.
(a) Compruebe el historial de errores del software.
(1) Conecte el Techstream al DLC3.
(2) Coloque el interruptor de encendido en posición ON.
(3) Encienda el Techstream.
(4) Acceda a los siguientes menús: Body Electrical / Navigation System/ Utility
/ Software Error History.
Body Electrical > Navigation System > Utility
|
Pantalla del tester
|
|
Software Error History
|
(5) Cuando se almacene un elemento en el historial de errores del software, regístrelo
antes de reparar el conjunto del receptor de radio y pantalla.
Descripción de la pantalla de historial de errores del software
|
Descripción del error
|
Activación
|
Descripción
|
|
Reinicio del software
|
Microordenador del sistema de navegación
|
Número hexadecimal
|
|
Microordenador de audio
|
|
Microordenador de CAN
|
|
Sin señal de vídeo
|
Monitor delantero
|
|
Monitor trasero
|
|
Arranque en frío MOST
|
Siempre
|
OBSERVACIÓN:
- El historial de errores del software puede almacenar hasta 5 elementos de
datos de historial. Si ocurre un nuevo error del software cuando ya se han almacenado
5 elementos de datos, se borrará el dato más antiguo y se almacenará el dato
nuevo.
- Si se produce un error que no es admitido por el Techstream, los elementos
de la pantalla aparecerán con el símbolo "-".
(b) Borre el historial de errores del software.
(1) Cuando se borren los DTC con una de las siguientes operaciones, el historial
de errores del software "Software Error History" también se borrará.
Haga clic aquí
- Borrado con el Techstream.
- Borrado con la pantalla del modo de comprobación del sistema.
- Borrado con la pantalla del modo de comprobación de la unidad.
COMPRUEBE EL HISTORIAL DE ERRORES DEL DISCO ÓPTICO
OBSERVACIÓN:
Esta función se utiliza para comprobar la causa de un error del disco óptico.
(a) Compruebe el historial de errores del disco óptico.
(1) Conecte el Techstream al DLC3.
(2) Coloque el interruptor de encendido en posición ON.
(3) Encienda el Techstream.
(4) Acceda a los siguientes menús: Body Electrical / Navigation System/ Utility
/ Optical Disc Error History.
Body Electrical > Navigation System > Utility
|
Pantalla del tester
|
|
Optical Disc Error History
|
(5) Cuando se almacena un elemento para el historial de errores del disco óptico,
regístrelo antes de proceder a la localización de averías.
Descripción de la pantalla del historial de errores del disco óptico
|
Visualización
|
Contenido
|
|
Error Type
|
Muestra el tipo de error.
|
|
Device
|
Muestra el dispositivo averiado.
|
|
Date
|
Muestra la fecha y la hora en las que se produjo la avería.
|
Descripción de la pantalla "Error Type"
|
Tipo de error
|
Condición de detección
|
Acción
|
|
Error de lectura
|
Cuando ocurre un error de lectura del disco.
|
Continúe con la siguiente área posiblemente afectada indicada en la tabla
de síntomas de problemas.
Haga clic aquí
|
|
Disco dañado/colocado al revés/sucio
|
Cuando se determine que algunas de las siguientes son las causas del
error de lectura del disco:
- No se puede leer el disco.
- No se puede leer el disco debido a la suciedad o arañazos.
- No se puede leer el disco porque está insertado al revés.
|
|
No se puede determinar el tipo de disco
|
Se ha insertado un disco no compatible.
|
|
Error DPS
|
Cuando ocurre un error al decodificar los archivos MP3/WMA/AAC.
|
|
Algunos archivos están dañados
|
- Cuando no se pueden reproducir archivos MP3/WMA/AAC debido a que
no se los admite.
- A pesar de que las extensiones de los archivos son MP3, WMA o AAC,
no se pueden reproducir los archivos debido a que no es posible leer
la información del encabezamiento.
|
|
No se pueden encontrar algunos archivos
|
- Cuando se reproduce un disco sin datos de música.
- Cuando no existen archivos MP3/WMA/AAC reproducibles.
|
|
Violación de protección contra copias
|
Cuando se intenta reproducir un archivo con protección de los derechos
de autor que no es posible reproducirlo.
|
Descripción de la pantalla "Device"
|
Dispositivo
|
Componente
|
|
DVD-P
|
No disponible
|
|
CD-P
|
Conjunto del receptor de radio y pantalla
|
|
Reproductor de DVD-P del asiento trasero
|
No disponible
|
OBSERVACIÓN:
- El historial de errores del disco óptico puede almacenar hasta 7 elementos
de datos de historial. Si ocurre un nuevo error del disco óptico cuando ya se
han almacenado 7 elementos de datos, se eliminará el dato más antiguo y se almacenará
el dato nuevo.
- Si se produce un error que no es admitido por el Techstream, los elementos
de la pantalla aparecerán con el símbolo "-" o en blanco.
(b) Borre el historial de errores del disco óptico.
(1) Cuando se borren los DTC con una de las siguientes operaciones, el historial
de errores del disco óptico también se borrará.
Haga clic aquí
- Borrado con el Techstream.
- Borrado con la pantalla del modo de comprobación del sistema.
- Borrado con la pantalla del modo de comprobación de la unidad.
OBSERVACIÓN:
- Esta función se utiliza para detectar la desconexión de los dispositivos
de vídeo.
- Para inspeccionar el RSE, inserte un disco en el conjunto del receptor de
radio y pantalla.
COMPRUEBE LA CONEXIÓN DE LOS DISPOSITIVOS DE VÍDEO
(a) Compruebe la conexión de los dispositivos de vídeo.
(1) Conecte el Techstream al DLC3.
(2) Coloque el interruptor de encendido en posición ON.
(3) Encienda el Techstream.
(4) Acceda a los siguientes menús: Body Electrical / Navigation System / Utility
/ Video Device Connection Check.
Body Electrical > Navigation System > Utility
|
Pantalla del tester
|
|
Video Device Connection Check
|
(5) Cuando se almacena un elemento para Video Device Connection Check, regístrelo
antes de avanzar con la localización de averías.
OBSERVACIÓN:
- Los DTC se almacenan cuando se detectan errores.
- En función del vehículo, algunos de los elementos no se visualizan en la
pantalla "Error Detected Image Line (Type)".
Descripción de la pantalla Video Device Connection Check
|
Error Detected Image Line (Type)
|
Zonas que es necesario inspeccionar
|
|
H/U - > Separate Display (GVIF)
|
No disponible
|
|
H/U - > Full RSE (GVIF)
|
No disponible
|
|
RSE - > Seat Back Display RH (GVIF)
|
No disponible
|
|
RSE - > Seat Back Display LH (GVIF)
|
No disponible
|
|
Rear Camera - > H/U (NTSC)
|
Señal de vídeo NTSC entre el conjunto del receptor de radio y pantalla
y el conjunto de la cámara de televisión trasera
|
|
IPA/BGM/PVM ECU - > Separate Display (GVIF)
|
No disponible
|
|
IPA/BGM/PVM ECU - > H/U (NTSC)
|
No disponible
|
|
IPA/BGM/PVM ECU - > H/U (GVIF)
|
No disponible
|
(b) Borre Video Device Connection Check.
(1) Cuando se borran los DTC con la ayuda de cualquiera de las siguientes acciones,
Video Device Connection Check también se borrará.
Haga clic aquí
- Borrado con el Techstream.
- Borrado con la pantalla del modo de comprobación del sistema.
- Borrado con la pantalla del modo de comprobación de la unidad.
OBSERVACIÓN:
Esta función se utiliza para comprobar el historial de conexión cuando la conexión
entre el conjunto del receptor de radio y pantalla y un dispositivo "Bluetooth"
es inestable.
COMPRUEBE EL HISTORIAL DE CONEXIÓN DE "Bluetooth"
(a) Compruebe el historial de conexión de "Bluetooth".
OBSERVACIÓN:
- El historial de conexión "Bluetooth" muestra los datos almacenados en la
memoria interna de la ECU, como la fecha en la que se intentó la conexión "Bluetooth"
y el proceso de una conexión "Bluetooth".
- Al comprobar el historial de conexión "Bluetooth", se puede analizar, la
fecha, causa, etc. de un dispositivo "Bluetooth" que no pudo registrarse o conectarse.
- El historial de conexión "Bluetooth" indica la causa estimada de una avería,
pero no la determina. Por lo tanto, la comprobación del historia de conexión
"Bluetooth" podría no resolver el problema.
- La realización de la inspección con el Techstream antes de registrar el
historial de conexión "Bluetooth" podría borrar el historial de funcionamiento.
(1) Conecte el Techstream al DLC3.
(2) Coloque el interruptor de encendido en posición ON.
(3) Encienda el Techstream.
(4) Acceda a los siguientes menús: Body Electrical / Navigation System / Utility
/ "Bluetooth" Connection History.
Body Electrical > Navigation System > Utility
|
Pantalla del tester
|
|
Bluetooth Connection History
|
(5) Cuando se almacena un elemento para el historial de conexión "Bluetooth",
regístrelo antes de proceder con la localización de averías.
Descripción de la pantalla "Bluetooth" Connection History
|
Elemento
|
Contenido
|
|
Occurrence Start Date/Time
|
Se muestra la fecha y hora de la conexión "Bluetooth".
|
|
Occurrence End Date/Time
|
Se muestra la fecha y hora de la desconexión "Bluetooth".
|
|
History Type
|
Se muestra el tipo de historial de conexión "Bluetooth".
|
|
Resultado
|
Se muestra el resultado de la conexión "Bluetooth".
|
|
Contenido
|
Se visualiza el estado de la conexión "Bluetooth".
|
|
"Bluetooth" Address
|
Se muestra la dirección del dispositivo "Bluetooth".
|
|
Continuance Time
|
Se muestra el número de reintentos de conexión "Bluetooth" realizados.
|
Tipo de historial: ACC ON
|
Resultado
|
Contenido
|
Descripción
|
Zonas que es necesario inspeccionar
|
|
-
|
-
|
Interruptor de encendido en posición ACC
|
-
|
Tipo de historial: Registro
|
Resultado
|
Contenido
|
Descripción
|
Zonas que es necesario inspeccionar
|
|
Success (HFP)
|
No hay error
|
El dispositivo "Bluetooth" se registró correctamente como un dispositivo
manos libres.
|
-
|
|
Success (AVP)
|
No hay error
|
El dispositivo "Bluetooth" se registró correctamente como un dispositivo
de audio "Bluetooth".
|
-
|
|
Error
|
Tiempo agotado
|
No se pudo realizar correctamente la conexión "Bluetooth".
|
- Compruebe que el dispositivo "Bluetooth" esté en el habitáculo.
- Compruebe si el dispositivo "Bluetooth" no está conectado a otro
dispositivo utilizando la conexión "Bluetooth".
- Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.
|
|
Error en la autenticación
|
Se introdujo un código PIN incorrecto para la verificación del código
PIN.
|
Realice nuevamente el registro del dispositivo "Bluetooth". (Ingrese
el código PIN de forma correcta).
|
|
No se selección el botón de confirmación a pesar de que se mostró una
contraseña.
|
Realice nuevamente el registro del dispositivo "Bluetooth". (Cuando aparezca
una contraseña, seleccione el botón de confirmación).
|
|
Se ha producido un error de verificación entre el conjunto del receptor
de radio y pantalla y el dispositivo "Bluetooth".
|
Reinicie el conjunto del receptor de radio y pantalla y el dispositivo
"Bluetooth", y vuelva a utilizarlos.
|
|
Desconexión del enlace de ACL
|
Se desconectó la conexión "Bluetooth" mediante la utilización del dispositivo
"Bluetooth".
|
Realice nuevamente el registro del dispositivo "Bluetooth".
|
|
No se pudo establecer la conexión "Bluetooth" por causa de interferencias
de ondas alrededor del vehículo.
|
Compruebe si existen interferencias de ondas y vuelva a realizar el registro
del dispositivo "Bluetooth".
|
|
El dispositivo"Bluetooth" estaba fuera del área de comunicación.
|
Coloque el dispositivo "Bluetooth" cerca del conjunto del receptor de
radio y pantalla y vuelva a realizar el registro del dispositivo "Bluetooth".
|
|
La configuración de "Bluetooth" en el dispositivo "Bluetooth" está desactivada.
|
Active la configuración de "Bluetooth" y vuelva a realizar el registro
del dispositivo "Bluetooth".
|
|
El dispositivo "Bluetooth" estaba apagado.
|
Encienda el dispositivo "Bluetooth" y vuelva a realizar el registro del
dispositivo "Bluetooth".
|
|
Se ha producido una avería en el dispositivo "Bluetooth".
|
Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.
|
|
Fallo de escritura en la memoria
|
La información del dispositivo "Bluetooth" no se pudo almacenar en el
conjunto del receptor de radio y pantalla.
|
Realice nuevamente el registro del dispositivo "Bluetooth".
|
|
Otro error
|
Se ha producido un error distinto de los anteriores.
|
Después de desactivar el interruptor de encendido y de colocarlo nuevamente
en la posición ON, vuelva a realizar el registro del dispositivo "Bluetooth".
|
|
Cancel
|
No hay error
|
Se canceló el registro a través del conjunto del receptor de radio y
pantalla o dispositivo "Bluetooth".
|
-
|
Tipo de historial: Conexión
|
Resultado
|
Contenido
|
Descripción
|
Zonas que es necesario inspeccionar
|
- Auto Connect Success (HFP)
- Manual Connect Success (HFP)
|
No hay error
|
El dispositivo "Bluetooth" se conectó correctamente como un dispositivo
manos libres.
|
-
|
- Auto Connect Failure (HFP)
- Manual Connect Failure (HFP)
|
Tiempo agotado
|
No se pudo realizar correctamente la conexión "Bluetooth".
|
- Compruebe que el dispositivo "Bluetooth" esté en el habitáculo.
- Compruebe si el dispositivo "Bluetooth" no está conectado a otro
dispositivo utilizando la conexión "Bluetooth".
- Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.
|
|
Error en la autenticación
|
Error en la verificación de la clave de autenticación entre el conjunto
del receptor de radio y pantalla y el dispositivo "Bluetooth".
|
Si vuelve a fallar la conexión Bluetooth", aunque se estableciera la
conexión "Bluetooth", vuelva a realizar el registro.
|
|
Se ha producido un error de verificación entre el conjunto del receptor
de radio y pantalla y el dispositivo "Bluetooth".
|
Reinicie el conjunto del receptor de radio y pantalla y el dispositivo
"Bluetooth", y vuelva a utilizarlos.
|
|
Tiempo de búsqueda agotado
|
No se pudo encontrar un dispositivo "Bluetooth" cerca del conjunto del
receptor de radio y pantalla.
|
Coloque el dispositivo "Bluetooth" cerca del conjunto del receptor de
radio y pantalla y vuelva a realizar la conexión "Bluetooth".
|
|
No se pudo establecer la conexión "Bluetooth" por causa de interferencias
de ondas alrededor del vehículo.
|
Compruebe si existen interferencias de ondas y vuelva a realizar la conexión
"Bluetooth".
|
|
El dispositivo"Bluetooth" estaba fuera del área de comunicación.
|
Coloque el dispositivo "Bluetooth" cerca del conjunto del receptor de
radio y pantalla y vuelva a realizar la conexión "Bluetooth".
|
|
La configuración de "Bluetooth" en el dispositivo "Bluetooth" está desactivada.
|
Active la configuración de "Bluetooth" y vuelva a realizar la conexión
"Bluetooth".
|
|
El dispositivo "Bluetooth" estaba apagado.
|
Encienda el dispositivo "Bluetooth" y vuelva a realizar la conexión "Bluetooth".
|
|
Se ha producido una avería en el dispositivo "Bluetooth".
|
Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.
|
Tipo de historial: Conexión
|
Resultado
|
Contenido
|
Descripción
|
Zonas que es necesario inspeccionar
|
- Auto Connect Failure (HFP)
- Manual Connect Failure (HFP)
|
Desconexión del enlace de ACL
|
Se desconectó la conexión "Bluetooth" mediante la utilización del dispositivo
"Bluetooth".
|
Vuelva a realizar la conexión "Bluetooth".
|
|
No se pudo establecer la conexión "Bluetooth" por causa de interferencias
de ondas alrededor del vehículo.
|
Compruebe si existen interferencias de ondas y vuelva a realizar la conexión
"Bluetooth".
|
|
El dispositivo"Bluetooth" estaba fuera del área de comunicación.
|
Coloque el dispositivo "Bluetooth" cerca del conjunto del receptor de
radio y pantalla y vuelva a realizar la conexión "Bluetooth".
|
|
La configuración de "Bluetooth" en el dispositivo "Bluetooth" está desactivada.
|
Active la configuración de "Bluetooth" y vuelva a realizar la conexión
"Bluetooth".
|
|
El dispositivo "Bluetooth" estaba apagado.
|
Encienda el dispositivo "Bluetooth" y vuelva a realizar la conexión "Bluetooth".
|
|
Se ha producido una avería en el dispositivo "Bluetooth".
|
Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.
|
|
Error SDP
|
HFP estaba desactivado en el dispositivo "Bluetooth".
|
Active HFP en el dispositivo "Bluetooth" y vuelva a realizar la conexión
"Bluetooth".
|
|
Se utilizó el dispositivo "Bluetooth" cuyo funcionamiento no se confirmó.
|
Compruebe si el dispositivo "Bluetooth" es compatible con la función
"manos libres" y que su funcionamiento se haya confirmado.
Haga clic aquí
|
|
Otro error
|
Se ha producido un error distinto de los anteriores.
|
Después de desactivar el interruptor de encendido y de colocarlo nuevamente
en la posición ON, vuelva a realizar el registro del dispositivo "Bluetooth".
|
|
Manual Connect Cancel (HFP)
|
No hay error
|
Se canceló la conexión a través del conjunto del receptor de radio y
pantalla o dispositivo "Bluetooth".
|
-
|
Tipo de historial: Conexión
|
Resultado
|
Contenido
|
Descripción
|
Zonas que es necesario inspeccionar
|
- Auto Connect Success (AVP)
- Manual Connect Success (AVP)
|
No hay error
|
El dispositivo "Bluetooth" se conectó correctamente como un dispositivo
de audio "Bluetooth".
|
-
|
- Auto Connect Failure (AVP)
- Manual Connect Failure (AVP)
|
Tiempo agotado
|
No se pudo realizar correctamente la conexión "Bluetooth".
|
- Compruebe que el dispositivo "Bluetooth" esté en el habitáculo.
- Compruebe si el dispositivo "Bluetooth" no está conectado a otro
dispositivo utilizando la conexión "Bluetooth".
- Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.
|
|
Error en la autenticación
|
Error en la verificación de la clave de autenticación entre el conjunto
del receptor de radio y pantalla y el dispositivo "Bluetooth".
|
Si vuelve a fallar la conexión Bluetooth", aunque se estableciera la
conexión "Bluetooth", vuelva a realizar el registro.
|
|
Se ha producido un error de verificación entre el conjunto del receptor
de radio y pantalla y el dispositivo "Bluetooth".
|
Reinicie el conjunto del receptor de radio y pantalla y el dispositivo
"Bluetooth", y vuelva a utilizarlos.
|
|
Tiempo de búsqueda agotado
|
No se pudo encontrar un dispositivo "Bluetooth" cerca del conjunto del
receptor de radio y pantalla.
|
Coloque el dispositivo "Bluetooth" cerca del conjunto del receptor de
radio y pantalla y vuelva a realizar la conexión "Bluetooth".
|
|
No se pudo establecer la conexión "Bluetooth" por causa de interferencias
de ondas alrededor del vehículo.
|
Compruebe si existen interferencias de ondas y vuelva a realizar la conexión
"Bluetooth".
|
|
El dispositivo"Bluetooth" estaba fuera del área de comunicación.
|
Coloque el dispositivo "Bluetooth" cerca del conjunto del receptor de
radio y pantalla y vuelva a realizar la conexión "Bluetooth".
|
|
La configuración de "Bluetooth" en el dispositivo "Bluetooth" está desactivada.
|
Active la configuración de "Bluetooth" y vuelva a realizar la conexión
"Bluetooth".
|
|
El dispositivo "Bluetooth" estaba apagado.
|
Encienda el dispositivo "Bluetooth" y vuelva a realizar la conexión "Bluetooth".
|
|
Se ha producido una avería en el dispositivo "Bluetooth".
|
Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.
|
Tipo de historial: Conexión
|
Resultado
|
Contenido
|
Descripción
|
Zonas que es necesario inspeccionar
|
- Auto Connect Failure (AVP)
- Manual Connect Failure (AVP)
|
Desconexión del enlace de ACL
|
Se desconectó la conexión "Bluetooth" mediante la utilización del dispositivo
"Bluetooth".
|
Vuelva a realizar la conexión "Bluetooth".
|
|
No se pudo establecer la conexión "Bluetooth" por causa de interferencias
de ondas alrededor del vehículo.
|
Compruebe si existen interferencias de ondas y vuelva a realizar la conexión
"Bluetooth".
|
|
El dispositivo"Bluetooth" estaba fuera del área de comunicación.
|
Coloque el dispositivo "Bluetooth" cerca del conjunto del receptor de
radio y pantalla y vuelva a realizar la conexión "Bluetooth".
|
|
La configuración de "Bluetooth" en el dispositivo "Bluetooth" está desactivada.
|
Active la configuración de "Bluetooth" y vuelva a realizar la conexión
"Bluetooth".
|
|
El dispositivo "Bluetooth" estaba apagado.
|
Encienda el dispositivo "Bluetooth" y vuelva a realizar la conexión "Bluetooth".
|
|
Se ha producido una avería en el dispositivo "Bluetooth".
|
Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.
|
|
Error SDP
|
AVP estaba desactivado en el dispositivo "Bluetooth".
|
Active AVP en el dispositivo "Bluetooth" y vuelva a realizar la conexión
"Bluetooth".
|
|
Se utilizó el dispositivo "Bluetooth" cuyo funcionamiento no se confirmó.
|
Compruebe si el dispositivo "Bluetooth" es compatible con la función
de audio "Bluetooth" y que su funcionamiento se haya confirmado.
Haga clic aquí
|
|
Otro error
|
Se ha producido un error distinto de los anteriores.
|
Después de desactivar el interruptor de encendido y de colocarlo nuevamente
en la posición ON, vuelva a realizar el registro del dispositivo "Bluetooth".
|
|
Manual Connect Cancel (AVP)
|
No hay error
|
Se canceló la conexión a través del conjunto del receptor de radio y
pantalla o dispositivo "Bluetooth".
|
-
|
Tipo de historial: Desconexión
|
Resultado
|
Contenido
|
Descripción
|
Zonas que es necesario inspeccionar
|
|
Disconnection Complete (HFP)
|
Pérdida de la conexión
|
El dispositivo "Bluetooth" se movió fuera del área de comunicación.
|
Mueva el dispositivo "Bluetooth" al área de comunicación.
|
|
Se desconectó la conexión "Bluetooth" a causa de interferencias de ondas
alrededor del vehículo.
|
Compruebe si existen interferencias de ondas y vuelva a realizar la conexión
"Bluetooth".
|
|
Se ha producido una avería en el dispositivo "Bluetooth".
|
Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.
|
|
Desconexión desde el dispositivo asociado
|
Se desconectó la conexión "Bluetooth" mediante la utilización del dispositivo
"Bluetooth".
|
-
|
|
Desconexión propia
|
Se desconectó la conexión "Bluetooth" a través del conjunto del receptor
de radio y pantalla.
|
-
|
|
Otro error
|
Se ha producido un error distinto de los anteriores.
|
Después de desactivar el interruptor de encendido y de colocarlo nuevamente
en la posición ON, vuelva a realizar el registro del dispositivo "Bluetooth".
|
|
Disconnection Complete (AVP)
|
Pérdida de la conexión
|
El dispositivo "Bluetooth" se movió fuera del área de comunicación.
|
Mueva el dispositivo "Bluetooth" al área de comunicación.
|
|
Se desconectó la conexión "Bluetooth" a causa de interferencias de ondas
alrededor del vehículo.
|
Compruebe si existen interferencias de ondas y vuelva a realizar la conexión
"Bluetooth".
|
|
Se ha producido una avería en el dispositivo "Bluetooth".
|
Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.
|
|
Desconexión desde el dispositivo asociado
|
Se desconectó la conexión "Bluetooth" mediante la utilización del dispositivo
"Bluetooth".
|
-
|
|
Desconexión propia
|
Se desconectó la conexión "Bluetooth" a través del conjunto del receptor
de radio y pantalla.
|
-
|
|
Otro error
|
Se ha producido un error distinto de los anteriores.
|
Después de desactivar el interruptor de encendido y de colocarlo nuevamente
en la posición ON, vuelva a realizar el registro del dispositivo "Bluetooth".
|
Tipo de historial: Enviar
|
Resultado
|
Contenido
|
Descripción
|
Zonas que es necesario inspeccionar
|
|
Success
|
No hay error
|
La llamada se realizó de forma correcta.
|
-
|
|
Error
|
Fuera de servicio
|
Fuera del área de servicio del teléfono móvil.
|
Mueva el vehículo a un área de servicio de telefonía móvil, compruebe
si el dispositivo "Bluetooth" está conectado al vehículo y vuelva a utilizar
el dispositivo.
|
|
Regulación de remarcado
|
El remarcado del dispositivo "Bluetooth" estaba restringido y no se pudo
realizar una llamada "manos libres".
|
Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.
|
|
Otro error
|
No se pudo realizar una llamada "manos libres" debido a una avería en
el dispositivo "Bluetooth".
|
Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.
|
|
No se pudo realizar una llamada "manos libres" debido a una avería en
el conjunto del receptor de radio y pantalla.
|
Después de desactivar el interruptor de encendido y de colocarlo nuevamente
en la posición ON, vuelva a realizar el registro del dispositivo "Bluetooth".
|
|
No se pudo realizar una llamada "manos libres" desde el conjunto del
receptor de radio y pantalla, ya que no e transmitió el estado de la llamada
del dispositivo "Bluetooth" al conjunto del receptor de radio y pantalla.
|
Reinicie el dispositivo "Bluetooth" y vuelva a utilizarlo.
|
(b) Elimine el historial de conexión "Bluetooth".
(1) Cuando se borren los DTC con una de las siguientes operaciones, el historial
de conexión "Bluetooth" también se borrará.
Haga clic aquí
- Borrado con el Techstream.
- Borrado con la pantalla del modo de comprobación del sistema.
- Borrado con la pantalla del modo de comprobación de la unidad.
PROCEDIMIENTO DE REINICIO DE LA FUNCIÓN DE NAVEGACIÓN CONECTADA (con función
de Navegación conectada)
(a) Reproduzca los síntomas del problema.
(b) Compruebe la compatibilidad con el teléfono móvil.
(1) Compruebe si el teléfono móvil o el vehículo son compatibles (consulte http://www.toyota.com/entune/).
(2) Si el teléfono móvil no es compatible, recomiende al cliente un teléfono
móvil compatible.
(c) Borre todos los dispositivos emparejados en el teléfono móvil.
(1) Este procedimiento varía según el modelo de teléfono. Póngase en contacto
con el proveedor del servicio o el fabricante del teléfono móvil si se necesita
ayuda.
(d) Borre la aplicación Navegación conectada del teléfono.
AVISO:
Realice este paso solo si el cliente está presente y de acuerdo.
(1) Este procedimiento varía según el modelo de teléfono. Póngase en contacto
con el proveedor del servicio o el fabricante del teléfono móvil si se necesita
ayuda.
(e) Reinicie el teléfono.
AVISO:
Realice este paso solo si el cliente está presente y de acuerdo.
(1) Apague el teléfono y extraiga la pila durante 15 segundos. Para obtener instrucciones
sobre cómo reiniciar dispositivos móviles, consulte el sitio web del fabricante
correspondiente.
(f) Vuelva a instalar la aplicación Navegación conectada en el teléfono. (si
se borro).
(1) Este procedimiento varía según el modelo de teléfono. Póngase en contacto
con el proveedor del servicio o el fabricante del teléfono móvil si se necesita
ayuda.
(g) Borre todos los datos personales de la unidad principal.
(1) Borre todos los datos personales de la unidad principal.
AVISO:
Realice este paso solo si el cliente está presente y de acuerdo.
OBSERVACIÓN:
La reinstalación de las aplicaciones debe realizarse para que aparezcan las aplicaciones
en la unidad principal.
(h) Compruebe si el síntoma del problema se ha reparado. |
