Toyota Corolla Manual de Taller: InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO N° 1

(a) Con el altavoz instalado, confirme que no está floja ninguna pieza ni hay otras anomalías.

(b) Asegúrese de que no hay partículas extrañas en el altavoz, desgarres en el cono u otras anomalías.

(c) Mida la resistencia del altavoz. Resistencia estándar: Conexión del tester Estado Valor especificado 1 - 2 Siempre 3.2 a 4.8 Ω Si el resultado no es el especificado, sustituya el altavoz.

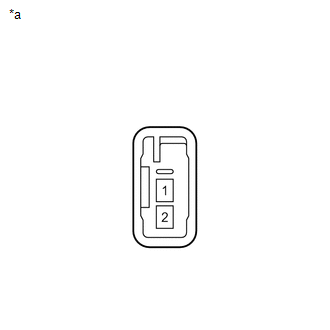

*a Componente no conectado al mazo de cables (conjunto del altavoz delantero n° 1)

2. INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO N° 2

(a) Con el altavoz instalado, confirme que no está floja ninguna pieza ni hay otras anomalías.

(b) Asegúrese de que no hay partículas extrañas en el altavoz, desgarres en el cono u otras anomalías.

(c) Mida la resistencia del altavoz. Resistencia estándar: Conexión del tester Estado Valor especificado 4 - 2 Siempre 10 kΩ o superior 1 - 2 Siempre Inferior a 1 Ω 3 - 4 Siempre Inferior a 1 Ω Si el resultado no es el especificado, sustituya el altavoz.

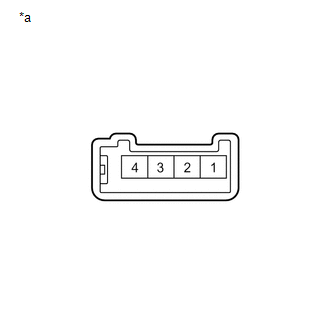

*a Componente no conectado al mazo de cables (conjunto del altavoz delantero n° 2)

(d) Si se presume una avería en el altavoz derecho o izquierdo, intercámbielos y realice una inspección. Si desaparece la avería después de intercambiar los altavoces, reemplace el altavoz averiado.

OBSERVACIÓN:

Cuando realice una inspección, conecte todos los conectores a los altavoces. Si el resultado no es el especificado, sustituya el altavoz.
