Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DEL ASIDERO DE LA PUERTA

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS DELANTERO

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)

Haga clic aquí

5. EXTRAIGA EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA

Haga clic aquí

6. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

Haga clic aquí

7. EXTRAIGA EL CONJUNTO DEL ALTAVOZ DELANTERO N° 1

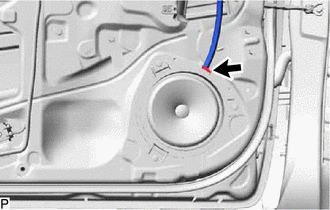

(a) Desconecte el conector.

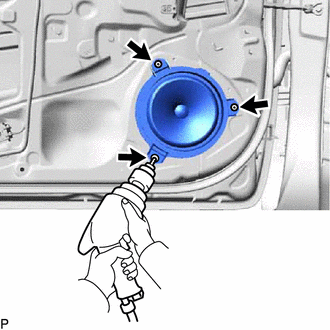

(b) Con la ayuda de un taladro de un diámetro inferior a 5 mm (0.197 pulg.), extraiga las 3 cabezas de remache y el conjunto del altavoz delantero n° 1. AVISO: No toque el cono del altavoz. No taladre el remache en ángulo; si lo hace, se dañarán el taladro y el orificio. Alinee el taladro y el remache y saque con cuidado la cabeza del remache. Tenga cuidado con el remache cortado porque estará muy caliente.

(c) Continúe perforando y saque los restantes fragmentos del remache.

(d) Con un aspirador, quite los fragmentos y las virutas de los remaches del interior de la puerta.

8. EXTRAIGA EL CONJUNTO DEL ALTAVOZ DELANTERO N° 2

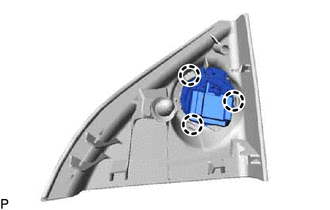

(a) Suelte las 3 garras y retire el conjunto del altavoz delantero n° 2.
