INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL ALTAVOZ DELANTERO N° 1

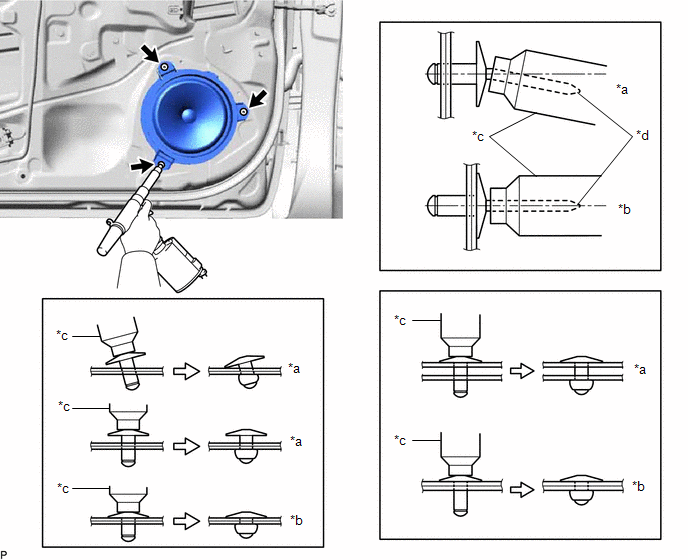

(a) Con una remachadora neumática o manual, instale el conjunto del altavoz delantero n° 1 con 3 remaches nuevos.

AVISO:

• No toque el cono del altavoz.
• No haga palanca en los remaches con la remachadora, esto dañaría la herramienta y el mandril.
• Asegúrese de que los remaches están bien asentados en el altavoz.
• No incline la remachadora cuando instale los remaches en el altavoz.
• No deje ninguna separación entre las cabezas de remache y el altavoz.
• No deje ninguna separación entre el altavoz y la puerta. Sujete firmemente el altavoz junto con la puerta mientras instala los remaches.

OBSERVACIÓN:

Si no puede cortar el remache, tire de él una vez y córtelo.

(b) Conecte el conector.

2. INSTALE EL CONJUNTO DEL ALTAVOZ DELANTERO N° 2

(a) Enganche las 3 garras para instale el conjunto del altavoz delantero n° 2.

3. INSTALE EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

Haga clic aquí

4. INSTALE EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA

Haga clic aquí

5. INSTALE EL CONJUNTO DEL INTERRUPTOR MAESTRO DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)

Haga clic aquí

6. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)

Haga clic aquí

7. INSTALE EL CONJUNTO DEL REPOSABRAZOS DELANTERO

Haga clic aquí

8. INSTALE LA CUBIERTA DEL ASIDERO DE LA PUERTA

Haga clic aquí
