Toyota Corolla Manual de Taller: Sobretensión de la fuente de alimentación PIG (C1553)

Toyota Corolla Manual de Taller / Dirección / Sistemas De DirecciÓn Asistida / Sistema De ServodirecciÓn / Sobretensión de la fuente de alimentación PIG (C1553)

DESCRIPCIÓN

Si el conjunto de la ECU de la servodirección determina que la tensión de la fuente de alimentación del motor y la tensión de IG no se encuentran dentro de los márgenes especificados, se detiene la servoasistencia como una función a prueba de fallos.

N° de DTC	Elemento detectado	Condición de detección del DTC	Área afectada	Indicación de advertencia	Vuelve al estado normal	Nota
C1553	Sobretensión de la fuente de alimentación PIG	Sobretensión de la fuente de alimentación PIG Sobretensión de la fuente de alimentación IG	Circuitos de la fuente de alimentación PIG e IG Conjunto de la ECU de la servodirección	Indicador de advertencia EPS: Se enciende	Después de la confirmación de normalidad	-

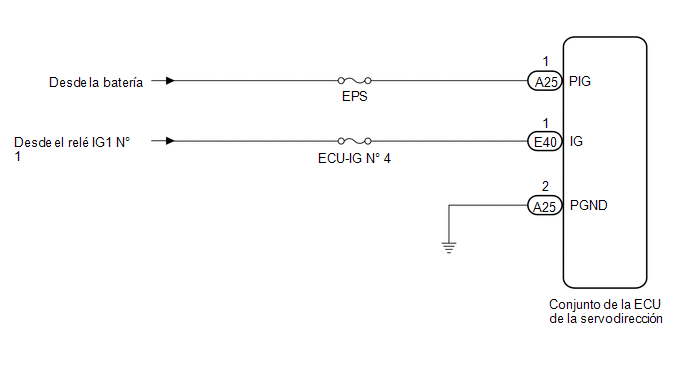

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Si se ha sustituido el conjunto de la ECU de la servodirección, realice la grabación del mapa de asistencia y la calibración al punto cero del sensor de par de apriete.

Haga clic aquí

OBSERVACIÓN:

Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.	INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (IG, PIG)

(a) Desconecte los conectores E40 y A25 del conjunto de la ECU de la servodirección.

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester	Estado	Valor especificado
E40-1 (IG) - A25-2 (PGND)	Interruptor de encendido en posición ON	8 a 16 V
A25-1 (PIG) - A25-2 (PGND)	Siempre	9 a 16 V

SUSTITUYA EL CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

Tensión de la fuente de alimentación de PIG (C1552,C1554)

Número de mapa de asistencia no escrito (C1581)
