Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN N° 2

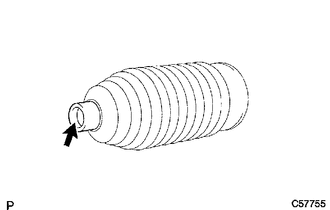

(a) Aplique grasa de glicol a base de jabón de litio en el interior de la pequeña abertura de la funda n° 2 de la cremallera de la dirección.

Grasa de glicol a base de jabón de litio

(b) Instale la funda n° 2 de la cremallera de la dirección en la ranura del alojamiento de la cremallera.

AVISO:

• Tenga cuidado de no dañar ni retorcer la funda de la cremallera n° 2 de la dirección.
• Asegúrese de que la funda está libre de corrosión o partículas extrañas.

2. INSTALE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN N° 1

OBSERVACIÓN:

Siga el mismo procedimiento que con la funda n° 2 de la cremallera de la dirección.

3. INSTALE LA ABRAZADERA DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN (para el lado izquierdo)

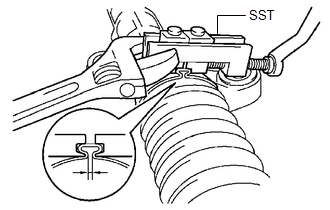

(a) Con una SST, instale una nueva abrazadera de la funda de la cremallera de la dirección como se muestra en la ilustración. SST: 09521-24010 Espacio libre: 3.0 mm (0.118 pulg.) o menos AVISO: Tenga cuidado de no dañar la funda de la cremallera n° 2 de la dirección.

4. INSTALE LA ABRAZADERA DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN (para el lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

5. INSTALE EL CLIP DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN (para el lado izquierdo)

(a) Instale el clip de la funda de la cremallera de la dirección con unos alicates.

6. INSTALE EL CLIP DE LA FUNDA DE LA CREMALLERA DE LA DIRECCIÓN (para el lado derecho)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

7. INSPECCIONE EL CONJUNTO DEL ENGRANAJE DE DIRECCIÓN

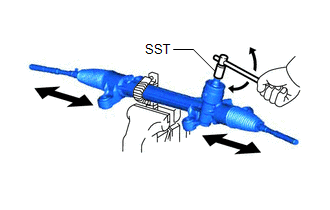

(a) Gire el piñón con la SST y observe si el eje de la izquierda y la derecha de la dirección fundas de la cremallera se expanden y contraen sin problemas. SST: 09616-00011 Si esta operación no se puede realizar según lo especificado, instale unas nuevas abrazaderas de la funda de la cremallera de la dirección y vuelva a montar la funda de la cremallera.
