Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO DEL EXTREMO IZQUIERDO DE LA BARRA DE ACOPLAMIENTO

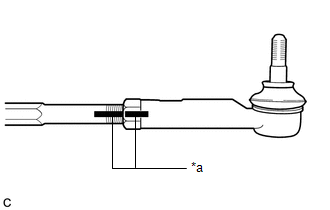

(a) Coloque la contratuerca y el subconjunto izquierdo del extremo de la barra de acoplamiento en el conjunto del engranaje de dirección hasta que las marcas de correspondencia estén alineadas. OBSERVACIÓN: Después de ajustar la convergencia, apriete la contratuerca.

*a Marca de correspondencia

2. INSTALE EL SUBCONJUNTO DEL EXTREMO DERECHO DE LA BARRA DE ACOPLAMIENTO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

3. COLOQUE EL CONJUNTO DE LA ARTICULACIÓN DE LA DIRECCIÓN

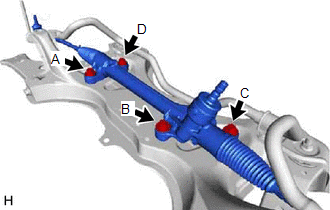

(a) Instale el conjunto de la articulación de la dirección en el subconjunto del travesaño de la suspensión delantera con los 4 pernos. (1) Apriete provisionalmente los pernos en el orden (A), (B), (C) y, a continuación, (D). (2) Apriete los pernos en el orden (A), (B), (C) y, a continuación, (D). Torque: 58 N·m {591 kgf·cm, 43 ft·lbf}

4. INSTALE EL EJE INTERMEDIO DE LA DIRECCIÓN

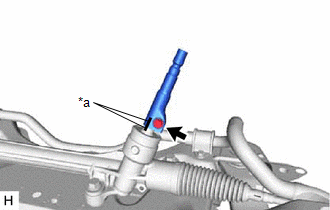

(a) Alinee las marcas de correspondencia e instale el eje intermedio de la dirección en el conjunto de la articulación de la servodirección.

*a Marca de correspondencia

(b) Coloque un perno nuevo.

Torque:

35 N·m {357 kgf·cm, 26 ft·lbf}

5. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN N° 1

(a) Instale el subconjunto de la cubierta del orificio de la columna de dirección n° 1 en el conjunto de la articulación de la servodirección.

6. INSTALE EL SUBCONJUNTO DEL TRAVESAÑO DE LA SUSPENSIÓN DELANTERA

Haga clic aquí

7. CONECTE EL SUBCONJUNTO IZQUIERDO N° 1 DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA

Haga clic aquí

8. CONECTE EL SUBCONJUNTO DEL BRAZO INFERIOR DERECHO DE LA SUSPENSIÓN DELANTERA N° 1

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

9. INSTALE EL CONJUNTO IZQUIERDO DEL ESTABILIZADOR DELANTERO

Haga clic aquí

10. INSTALE EL CONJUNTO DERECHO DEL ESTABILIZADOR DELANTERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

11. CONECTE EL SUBCONJUNTO DEL EXTREMO IZQUIERDO DE LA BARRA DE ACOPLAMIENTO

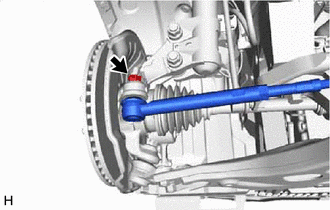

(a) Conecte el subconjunto izquierdo del extremo de la barra de acoplamiento al pivote de la dirección con la tuerca. Torque: 49 N·m {500 kgf·cm, 36 ft·lbf} AVISO: No dañe la cubierta antipolvo de la junta esférica. Si los orificios del pasador hendido no están alineados, apriete la tuerca hasta 60° más.

(b) Instale un pasador hendido nuevo.

12. CONECTE EL SUBCONJUNTO DEL EXTREMO DERECHO DE LA BARRA DE ACOPLAMIENTO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

13. CONECTE EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA DE DIRECCIÓN N° 1

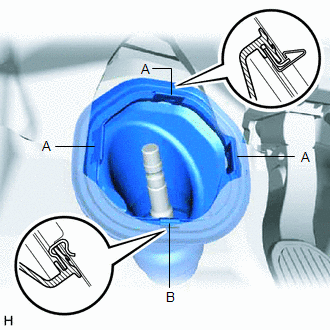

(a) Instale el clip (B) como se muestra en la ilustración y enganche los 3 clips (A) a la carrocería para instalar el subconjunto de la cubierta del orificio de la columna de dirección n° 1. AVISO: Asegúrese de que la parte del reborde del subconjunto de la cubierta del orificio de la columna de dirección n° 1 no está dañada.

14. CONECTE EL CONJUNTO DEL EJE INTERMEDIO DE DIRECCIÓN N° 2

Haga clic aquí

15. INSTALE LA HOJA SILENCIADORA DE LA CUBIERTA DEL ORIFICIO DE LA COLUMNA

Haga clic aquí

16. INSTALE LAS RUEDAS DELANTERAS

Torque:

102.9 N·m {1,049 kgf·cm, 76 ft·lbf}

17. ESTABILICE LA SUSPENSIÓN

Haga clic aquí

18. INSTALE LA CUBIERTA INFERIOR IZQUIERDA DEL MOTOR

19. INSTALE LA CUBIERTA INFERIOR DERECHA DEL MOTOR

20. REVISE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS DELANTERAS

Haga clic aquí
