Toyota Corolla Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en los lados izquierdo y derecho.
• El procedimiento siguiente es para el lado izquierdo.
• Si es necesario sustituir el rotor del sensor de velocidad delantero, sustituya el conjunto del eje propulsor delantero.

PROCEDIMIENTO

1. INSTALE EL SENSOR DE VELOCIDAD DELANTERO

(a) Instale el sensor de velocidad delantero en el pivote de la dirección con el perno.

Torque:

8.5 N·m {87 kgf·cm, 75 in·lbf}

AVISO:

• Evite que se peguen partículas extrañas en el extremo del sensor de velocidad delantero.
• Inserte firmemente el cuerpo del sensor de velocidad delantero en el pivote de la dirección antes de apretar el perno.
• Tras instalar el sensor de velocidad delantero en el pivote de la dirección, asegúrese de que no hay espacio libre entre el sensor y el pivote de la dirección. Asegúrese también de que no hay objetos extraños atascados entre las piezas.

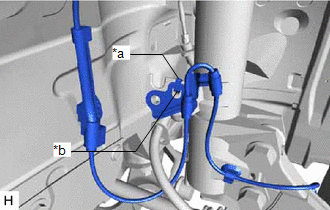

(b) Enganche el gancho y la mordaza para instalar la abrazadera del sensor de velocidad delantero al soporte de la manguera flexible. AVISO: No retuerza el mazo de cables del sensor de velocidad delantero al instalarlo.

*a Gancho *b Garra

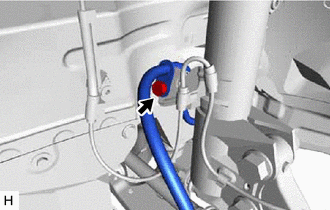

(c) Instale la manguera flexible delantera en el soporte de la manguera flexible con el perno. Torque: 29 N·m {296 kgf·cm, 21 ft·lbf} AVISO: El perno aprieta la manguera flexible delantera y el sensor de velocidad delantero juntos. Asegúrese de que la manguera flexible delantera se encuentra sobre el sensor de velocidad delantero.

(d) Enganche la abrazadera en el conjunto del amortiguador delantero.

(e) Instale la abrazadera del sensor de velocidad delantero con el perno

Torque:

8.0 N·m {82 kgf·cm, 71 in·lbf}

(f) Enganche la abrazadera y conecte el conector.

2. INSTALE EL REVESTIMIENTO DE LA ALETA DELANTERA

(a) Instale el revestimiento de la aleta delantera con el clip.

3. COLOQUE LA RUEDA DELANTERA

Torque:

102.9 N·m {1,049 kgf·cm, 76 ft·lbf}

4. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

5. COMPRUEBE LA SEÑAL DEL SENSOR DE VELOCIDAD

Haga clic aquí
