Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

• Siga el mismo procedimiento en los lados izquierdo y derecho.
• El procedimiento siguiente es para el lado izquierdo.
• Si es necesario sustituir el rotor del sensor de velocidad delantero, sustituya el conjunto del eje propulsor delantero.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EXTRAIGA LA RUEDA DELANTERA

4. SEPARE EL REVESTIMIENTO DE LA ALETA DEL GUARDABARROS DELANTERO

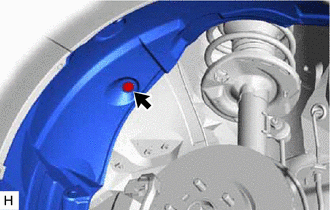

(a) Extraiga el clip y separe el revestimiento de la aleta delantera.

5. EXTRAIGA EL SENSOR DE VELOCIDAD DELANTERO

(a) Retire el revestimiento de la aleta delantera.

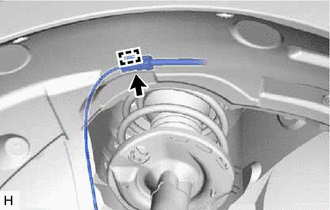

(b) Desconecte el conector y suelte la abrazadera.

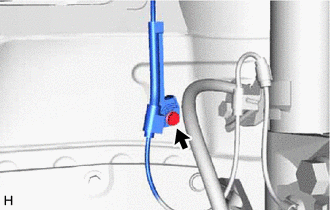

(c) Extraiga el perno y separe la abrazadera del sensor de velocidad delantero.

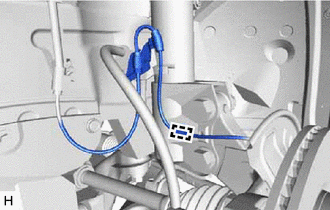

(d) Desenganche la abrazadera del conjunto del amortiguador delantero.

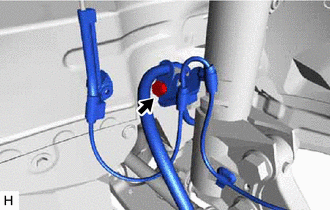

(e) Extraiga el perno, la manguera flexible delantera y la abrazadera del sensor de velocidad delantero del soporte de la manguera flexible.

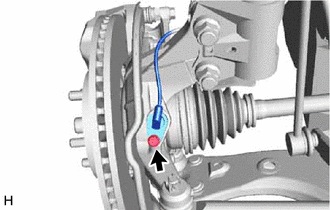

(f) Extraiga el perno y el sensor de velocidad delantero del pivote de la dirección. AVISO: Evite que se peguen partículas extrañas en el extremo del sensor de velocidad delantero. Limpie el orificio de instalación y las superficies de contacto del sensor de velocidad delantero cada vez que lo extraiga.
