Toyota Corolla Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE VACÍO (para 2ZR-FAE)

(a) Instale un nuevo ojal de la válvula de retención en el conjunto del servofreno.

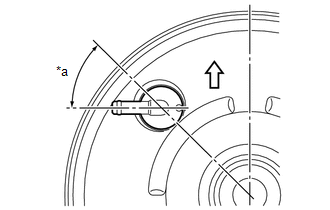

(b) Instale el conjunto del interruptor de advertencia de vacío en el conjunto del servofreno como se muestra en la ilustración.

*a	45° +/- 20°
	Centro del conjunto del servofreno

2. INSTALE EL CONJUNTO DE LA VÁLVULA DE RETENCIÓN DE VACÍO DEL FRENO

(a) Instale un nuevo ojal de la válvula de retención en el conjunto del servofreno.

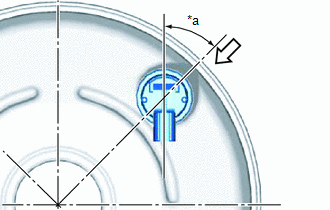

(b) Instale el conjunto de la válvula de retención de vacío del freno en el conjunto del servofreno como se muestra en la ilustración.

*a	45° +/- 20°
	Arriba
