INSPECCIÓN

PROCEDIMIENTO

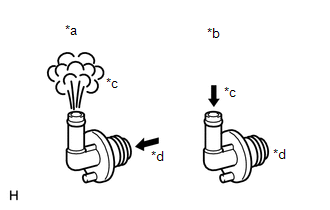

1. INSPECCIONE EL CONJUNTO DE LA VÁLVULA DE RETENCIÓN DE VACÍO DEL FRENO

(a) Asegúrese de que hay ventilación desde el lado del servofreno hacia el lado del motor, pero no desde el lado del motor hacia el lado del servofreno.

Si el resultado no es el especificado, sustituya el conjunto de la válvula de retención de vacío del freno.

*a

Ventilación

*b

No hay ventilación

*c

Lado del motor

*d

Lado del servofreno
