Toyota Corolla Manual de Taller: ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 1

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL SERVOFRENO

Haga clic aquí

3. DESCONECTE EL TUBO DEL DEPÓSITO DEL EMBRAGUE

(a) Afloje el clip y desconecte el tubo del depósito del embrague del conjunto del cilindro maestro del embrague.

OBSERVACIÓN:

Recoja el líquido con un recipiente.

4. DESCONECTE EL LATIGUILLO DEL EMBRAGUE

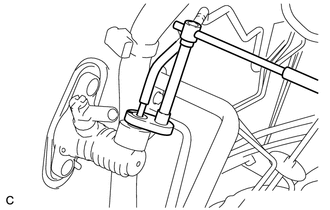

(a) Desconecte el latiguillo del embrague con una llave para tuercas de unión de 10 mm.

OBSERVACIÓN:

Recoja el líquido con un recipiente.

5. EXTRAIGA EL CONJUNTO DEL CILINDRO MAESTRO DEL EMBRAGUE

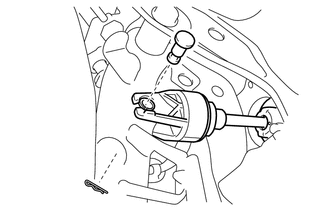

(a) Extraiga el clip de la horquilla de la varilla de empuje del cilindro maestro del embrague con pasador hueco.

(b) Extraiga la horquilla de la varilla de empuje del cilindro maestro del embrague con pasador hueco y desconecte la horquilla de la varilla de empuje del cilindro maestro del embrague del subconjunto del pedal del embrague.

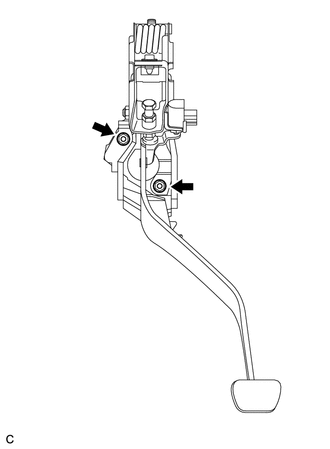

(c) Extraiga las 2 tuercas y el conjunto del cilindro maestro del embrague de la carrocería.

(d) Extraiga el soporte del cilindro maestro del embrague.
